我下载的原理图打开变成这个样子................
录入：edatop.com 点击：

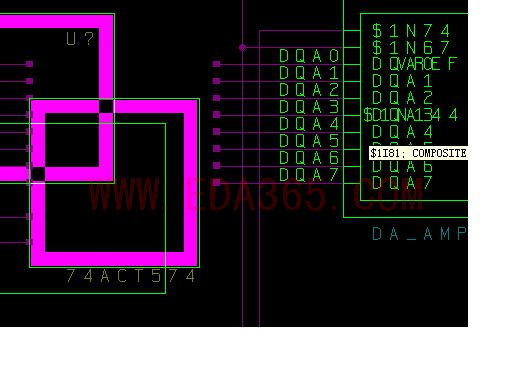

今天从网上下载了一份DxD原理图,打开后变成下面这个样子,百思不得其解.
在打开的时候提示:Composite does not exist
哪位xdjm知道原因吗?
缺少库。
先看看设计下面没有库文件夹，如果有重新做个映射就可，
如果没有，看看Sym文件夹下有符号没有，如果没有就没办法了。
十分感谢您的回答：如果sym有符号要乍样恢复哪?
如果有符号，你就把那些符号导入到中心库（可新建中心库，或用现有的），然后在映射一下这个库应该就可以了。
