EXP中怎么编辑板框，比如给上面开个缺口，画板框时是长方形的

EXP中怎么编辑板框，比如给上面开个缺口，挖个孔，画板框时是长方形的，  怎么编辑呢?我没找到工具，是不是一定要重画一个呢?

是 的 在 mentor里 无 法 对 板 框 进 行 你 说 的 这 些 复 杂 设 计  用  autocad吧 弄 好 了 倒 到 mentor里  很 方 便  的

谢谢小编的回答！

也可以编辑板框呀，在Draw mode,和编辑铜皮差不多的，孔或者是缺口，改成直角一点点的倒角就可以了，如果比较复杂的板框就不要这样了，太麻烦，就按二楼说的那样做最省事了。

板框是可以直接编辑的,包括直线和圆弧,如果中间要挖孔,可以加contour.

楼上正解

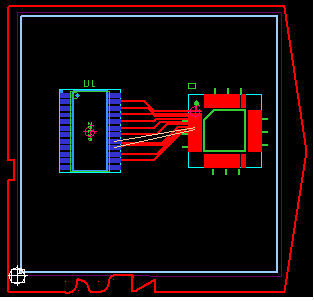

以上回复均是错误的，正解是：单击直线，会在中间部分看到一个小黑点，再点小黑点，如果出现黄点表示可以拉之，此时直线会变成两段，照此方法可以将直线拉成无数段，然后就可以做成各种缺口。

你也可以直接通过设置端点的坐标来画出你想要的板框。

打开边框的坐标表，修改不了啊?

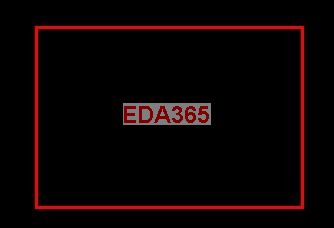

如图 是原始板框

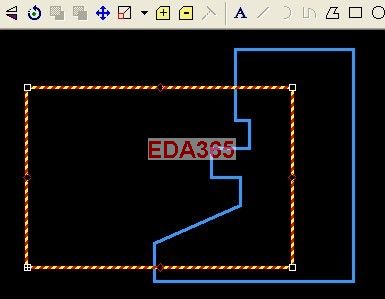

如果想修改，可以用其他图层画出需切除或添加的部分，需要使用闭合线。

如果是切除，先选中板框的红线，然后鼠标点一下上面的-号，再点击需切除的蓝色线。

结束。

另 所有闭合的线框，平面均可以用这种方法修改。

好方法

mentor的合并和分割功能是非常好用的

这个功能是和zuken学的。
记得2002里面没有。
zuken的软件2001年的时候这个功能就已经经常应用了。

看来zuken有很多不错的功能啊！但是cr5000 v12怎么才能推挤铜皮啊?
