求教ADD PDB的问题

以前在DX的封装预览里看不到cell封装
后来发现是没把cell和PDB加入搜索分区
添加了以后
曾经在ADD Device From PDB里能看到所有的PDB元件了
但后来我在搞别的问题的时候
不清楚动了那里
现在使用ADD Device From PDB 的时候什么都看不到了
但在DX的封装预览里还可以看到封装
我想问下
这是哪里的问题?

请问楼上的，你用的是什么版本的软件?因为我在07没有找到你说的ADD Device From PDB

我用的是05的
DX就在ADD选项下有Device From PDB 的

我的是只有把symbol从part view中place到原理图后才能看到封装的图片，直接点击没有place的symbol是没有cell的图片预览的，我用的是 07版

我的有封装预览
但不能调用PDB
现在快急死了
不知道是那里出的问题

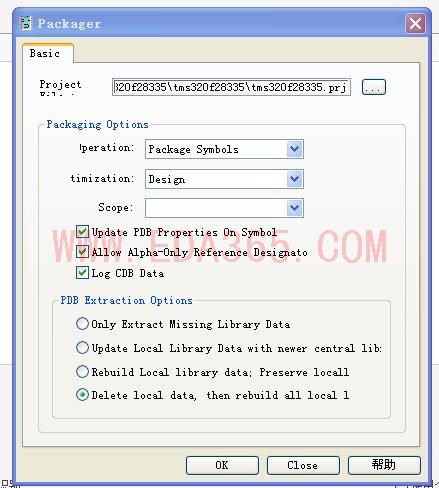

在package的时候尝试下选择删除现有的data然后rebuilt！

能说的详细点吗?

试试看这样设置行吗?今天遇到无法创建local pdb，这样设置后就可以了！

多谢，我明天到公司试一下

兄弟，你用的是2007吧?
我的2005上没找到你说的Package啊

我的确用的是07的，我以为05的也有！这个选项可以重新生成本地的数据库，感觉ee的数据库不会动态更新，每次在liberary manager加入新的part都要把dx关了重开才可以看到，修改了part老是提示错误，就是因为本地的pdb没有更新！

我也经常遇到要关dx的情况
今天我又重新建了个库
新建了个项目，把原来的库和原理图拷贝过来就好了
可以调用part了

弄好了就好，mentor的东西总是会出一些莫名其妙的东西，画一个小板结果就挂了两次！

我现在做DRC又有N多的错误
以前的图都做过了的
网络表也没错误了
现在重建了个项目又出来错误
郁闷的很

你说的是原理图还是pcb?

是原理图，我的原理图还没和PCB连接呢
我以前有一个做好的PCB，可以拿来当模板吗?

模板好像只能是板框和层数，过孔设置等，包含电路的pcb文件好像不能作为板框，好像fablink文档说制作模板的时候连线要被删掉！你现有的pcb可以通过拷贝把上面的连线复制到新的工程中，通过cop circuit to 剪切板这个选项就可以了，粘贴的时候需要重新映射你的网络连接，如果新的和旧的pcb是一样的（网络连接相同），就不用改了，这个命令的设置有点复杂！

17# rx_78gp02a
晕了
我这里软件自带的只有4层和8层的模板
我现在做的板是6层的
而且书上也没说怎么做
晕倒了

使用四层的模板后不要弄任何东西（以免出错），然后在exp的setting里面设置新的层数就可以了

多谢了
我把网络表搞好了就试试看
感觉Mentor  的学习资料好少
学起来进展好慢

的确是很慢的过程，不过解决问题很有成就感！
