元件重叠问题？DRC？
录入：edatop.com 点击：
比如PCB上的一个元件有2种封装，我想将2个元件放在一个位置，有一部分焊盘是会重合，一部分是不重合的，但是EXP里不让放，还有就是元件有一个焊盘会放在板边框上，还是放不了，在PADS中是可以放的，只是DRC会报错，PCB板是为了核机构才这样做的，但是这样确做不了，不知怎么回事?我已关了元件的DRC如图示，但还是会阻止元件重叠和放在板框上的问题，不知哪里还有设置呢?请大师们教导下！先谢谢了！
楼上在做什么呢?，不回答我的问题却发高高挂起
这个问题已经找到原因了，就是要关了DRC

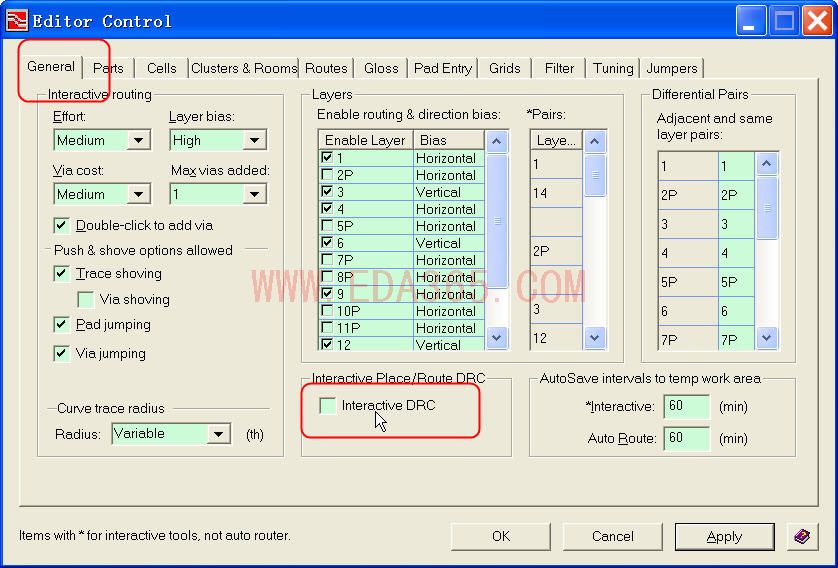

这 个 是 正 确 的 因 为 mentor比 较 严 谨 在 操 作 中 一 般 不 会 像 allegro一 样 充 许 DRC的 存 在 你 可 以 这 样 子 做 在 editor control的 general里 关 掉 drc,然 后 进 行 你 要 元 件 重 叠 的 操 作 完 成 后 立 即 重 新 打 开 drc,
问题已解决，谢谢小编！
学习了~
