一直不明白dxdesigner中Property Definition Editor的作用，以为没有用处，却

一直不明白dxdesigner中Property Definition Editor的作用，以为这个东西没有用处，也就没有去关注，用dx也没有出过什么问题。但是，今天用EE2007.5中的dx打开以前PADS2007.3做的一个project，打开是没有问题的，但是生成netlist时报错。仔细查看了下错误，是由于属性没有设置好的缘故：Error 6035: Illegal length 0

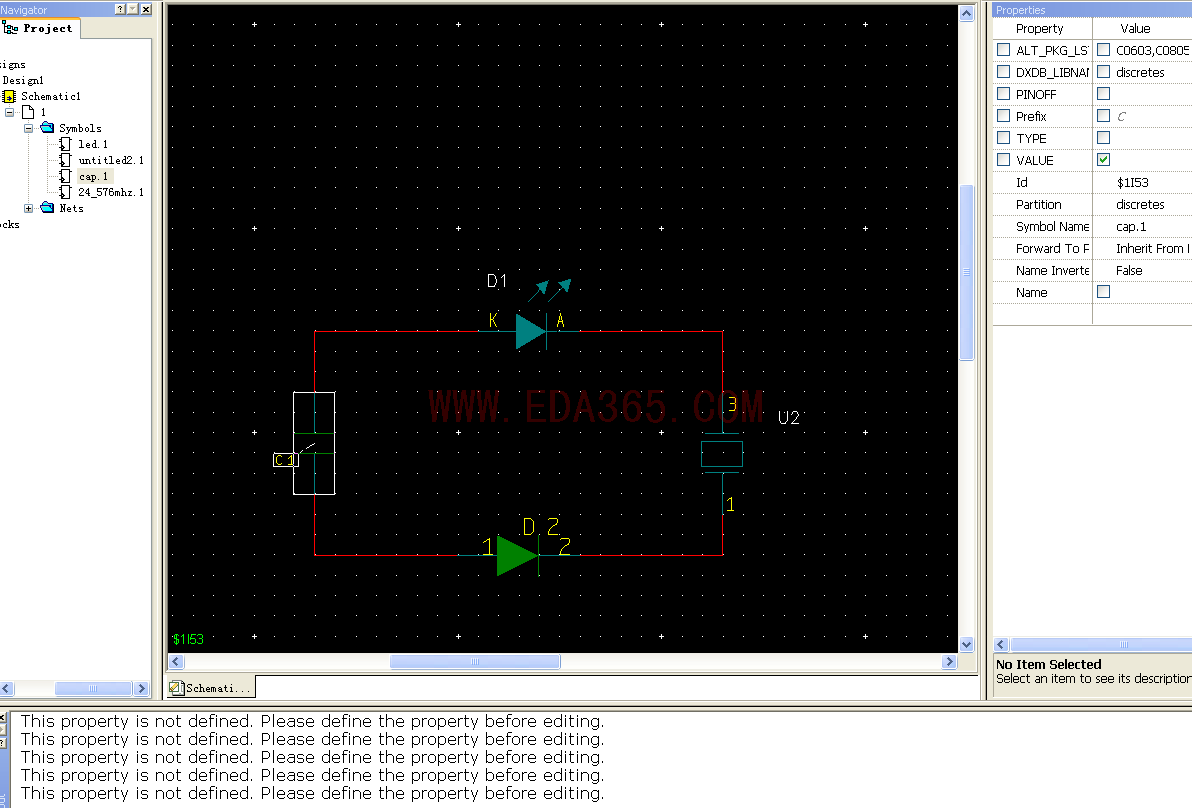

然后自己修改属性，直接在project中修改，但是一直修改不成功，提示：This property is not defined. Please define the property before editing.
如下图所示

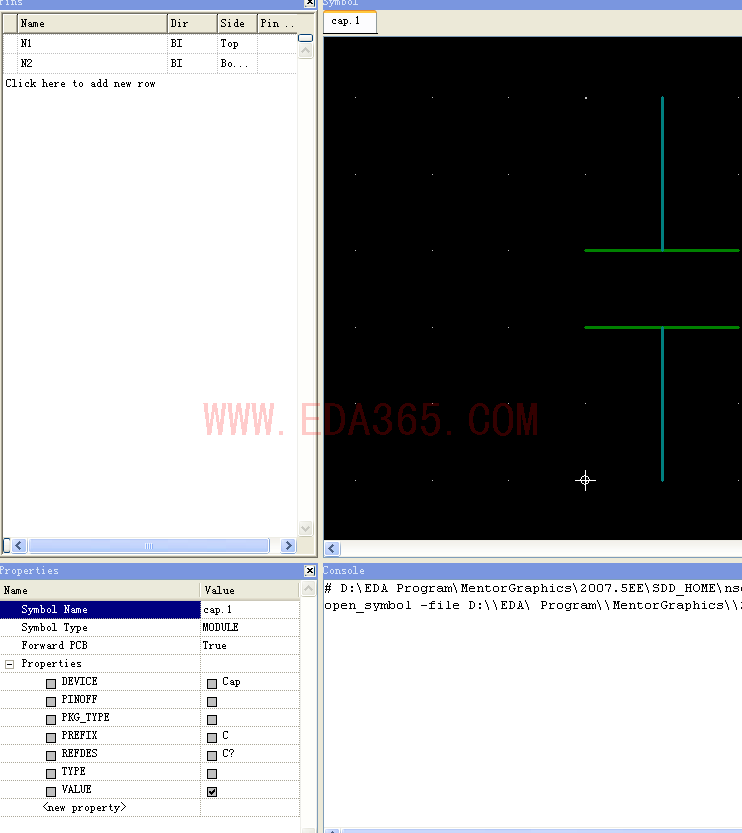

然后查看symbol的属性，发现已经有添加相应的属性（如下图所示），但是为什么会提示This property is not defined呢?百思不得其解，尝试打开Property Definition Editor。

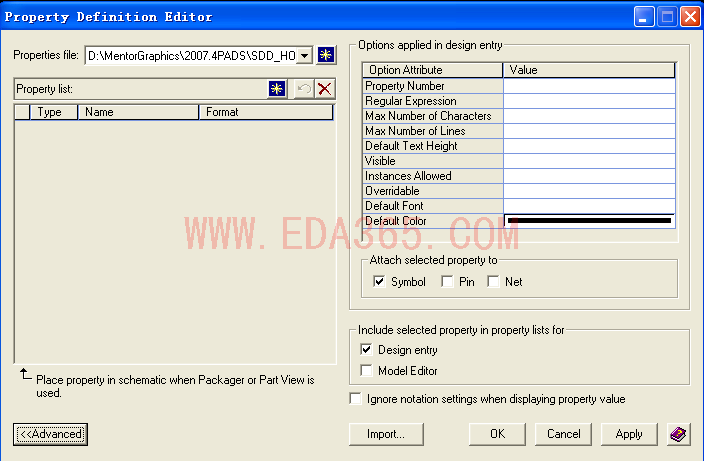

尝试打开Property Definition Editor的对话框如下所示，发现该对话框中竟然没有一个属性，可能问题就出在这里，但是为什么PADS2007.3的.prp文件在这里就没有用处呢?很疑惑，还请知道的大侠来给解解惑，先谢过了~~

呵呵,哪个属性没有定义?
好象没有提示啊
另外,还想问你个问题,我在看Creating Designs Within a Spreadsheet,就是使用ICT建立原理图,我不太 明白这个功能有什么意义呢?非常不直观,对于画原理图非常不方便啊.也不太明白为什么要将SCH 转换成ICT呢?图形信息全部丢失....而且这个过程是不可逆的,那以后要修改SCH,只能在ICT里,那多不方便呢?

ICT我没有用过 我用的比较简单的 所以也不是很清楚您的问题 呵呵
没有属性的定义 您可以看看第三幅图 在对比您自己的该对话框中的显示

1.property Definition editor作用比较大。不过，暂时没发现你的这种情况。
其实，就算是使用DATABOOK，或者LIBRARY MANAGER对SYMBOL的属性进行了定义，而LIBRARY里面没有的话，在DX中是不能修改这个属性的。它会提示没定义。不过，却可以通过DATABOOK载入属性。
2007.5好像有点问题，不知道是设计还是BUG。只要DATABOOK configuation文件跟DX工程文件是处于不同目录下，使用时就会报错，提示不可用的configuation。……

个人觉得property Definition editor的作用就是：这个对话框中指定的属性文件包含了该project中使用的symbol的property，如果没有包含，可以自己添加，若是不添加，则在生成netlist时会报错。
我这里的问题是：library中有相关的属性，在sch中选中symbol，其属性也有，但是property Definition editor中指定的.prp文件没有包含任何的属性，所以就出现了我上面所说的错误。

个人觉得property Definition editor的作用就是：这个对话框中指定的属性文件包含了该project中使用的symbol的property，如果没有包含，可以自己添加，若是不添加，则在生成netlist时会报错。
通过Databook可以添加property definition editor里面没有的属性。但是，DX中，如果没有定义，那么就不能修改，一修改就会提示：This property is not defined。
至于你说的属性值长度非法的提示，是生成网表时的一个CHECK，有一个文件控制其长度。

支持下！

知道自己为什么出现这个问题了
以前PADS等是装在D:\MentorGraphics目录下的，所以在project中的setting中.prp文件用的是D:\MentorGraphics下相关目录中的
而现在是装在D:\EDA Program\MentorGraphics目录下了，而project中的setting没有更改，所以出现1楼中的问题，在setting中修改，然后关闭dx，再打开就没有问题了
呵呵

DXDesigner中有property Definition editor这个功能吗?

参观学习！
