mentor 加泪滴时的设置

[quote][/quote]
顶一下，也有类似的问题！

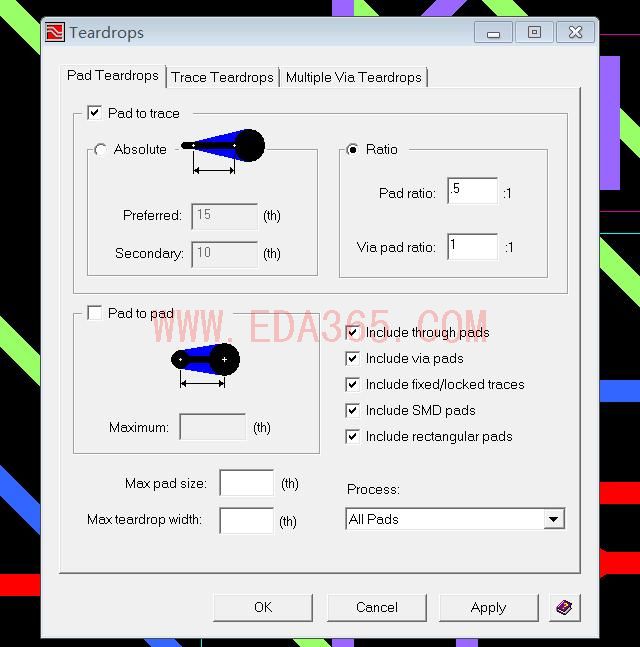

在这个对话框中把以下复选框全部选上！

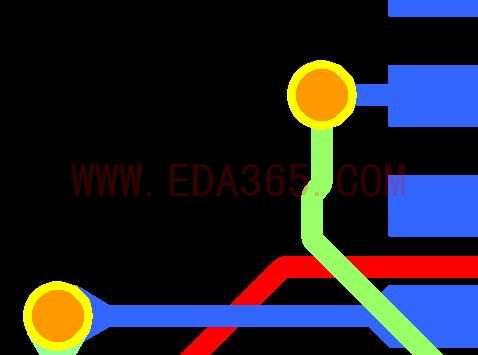

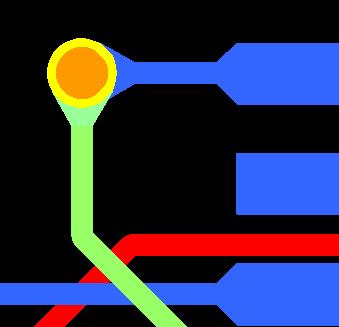

泪滴与其他部件的距离也受到drc的约束，比如距离太近就不会加入泪滴，使能了动态泪滴后可以方便的修改泪滴的形状，如下图是因为距离太近没有添加泪滴，改动过孔的位置就可以自动加上！

还有其他的选项！我觉得mentor最好的一点就是可以对单个的泪滴进行操作！修改也非常方便！

那就还是间距的问题，不过设置最小值已经到1mil，仍然有部分加不上泪滴！郁闷ING！

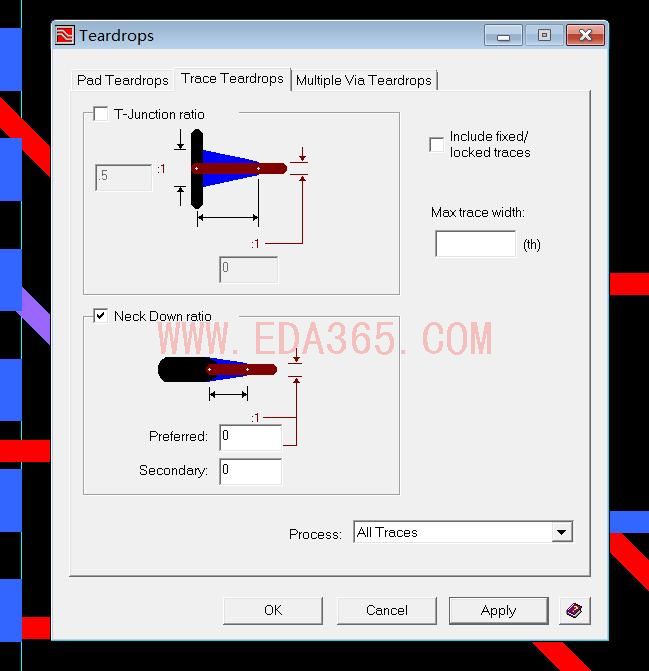

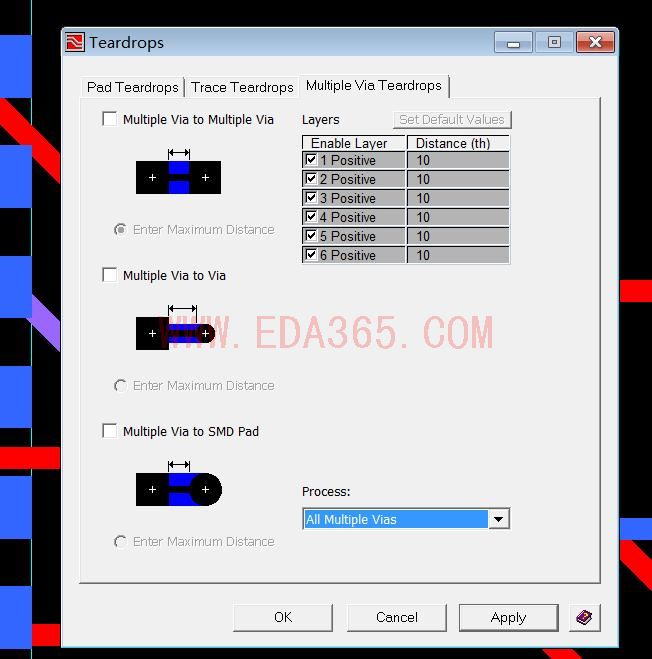

可以试下对单独的焊盘或过孔做单独的设置，如五楼的图下方有个process选项，选择“选中的走线或过孔”然后在第三楼的图上选择一个参数，多试几下就可以找到比较好的数值，然后进入rf 模式，这里有个过滤器，可以选择所需要的过孔或者是焊盘，对需要更改的焊盘或过孔做相应的设置就可以了，打开动态泪滴后，单独设置的泪滴保持相应的设置，在修改时不会变成全局的泪滴设置，这点是mentor做的比较好的

补充一点，不同的布线层可以设置不同的泪滴形状，可以根据自己的需要做单独修改，手动修改的泪滴在移动走线的时候会变回默认的设置，因此修改后要用fix属性，但是通过teardrop对焊盘或者是过孔做的单独设置系统会自动保持特殊设置！

郁闷拉！连图片都发不了！还是有部分无法加上泪滴啊！焊盘到过孔的间距是10th，三楼的设置是2th和1th，这种都无法加上泪滴，但是间距到12th的时候就可以成功加撒谎那个泪滴！看来还是间距的问题啊~~~~~~~~~~~
