关于EE7.9 FANOUT的几个问题

录入:edatop.com     点击:

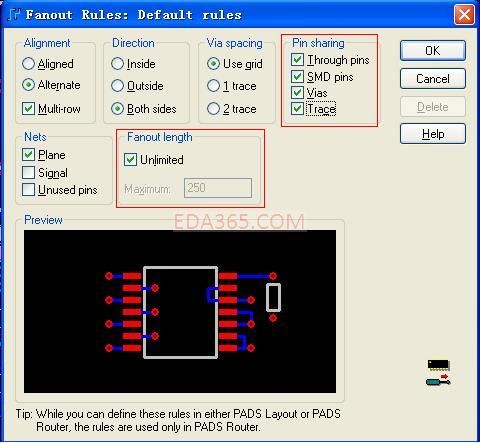

这两天在用EE做BGA扇出时比较郁闷,有几个问题请教各位1.EE中是否有类似PADS一样设置扇出规则的地方

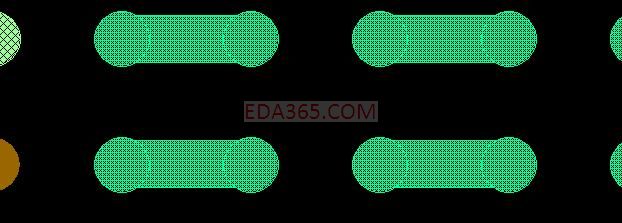

比如说设置pin sharing的方法。我现在在EE中对BGA的电源焊盘做扇出。选择4个焊盘一点扇出,EE就在顶层用走线把这4个焊盘与旁边的相同网络的焊盘连在一起,一个过孔也没打。


还有EE是否能设置扇出孔的长度,类似PADS的fanout length项?

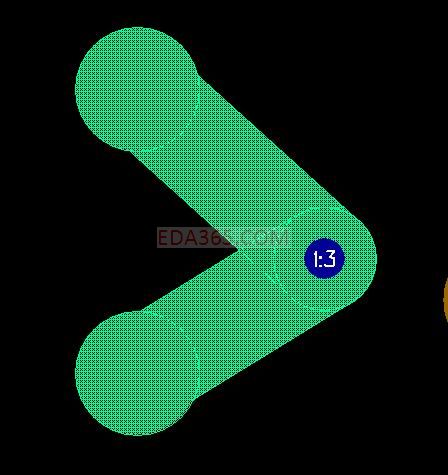

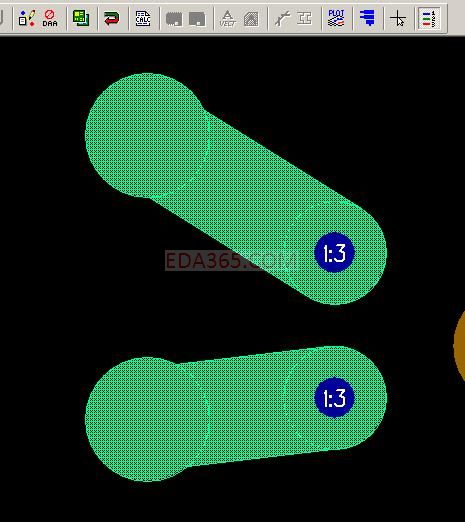

2.我有两个相同网络的过孔,如果我将这两个过孔靠近,EE就会自动在两个过孔间连线,或者将它们变成一个过孔。这个功能如何关闭掉?





rout然后倒数第二个bga fanout菜单里可以设置,可以选过孔,过孔与焊盘距离长度,可以配合区域设置来用,把相同网络拖到一起会相连是关不掉的,一般使用菜单的扇岀是不会把电源或者地脚连在一起的

谢谢rx_78gp02a 的帮助。我发现相同网络自动连在一起与安全间距有关,想请教一下EE中如何设置相同网络的安全间距?我的扇出会连在一起是不是因为间距设置的原因呢?

在ee中没有相同网络间距,只有过孔的相同网络间距,在setup 参数设置的via栏目中
