EE2007.3覆铜 寻求帮助

录入:edatop.com     点击:

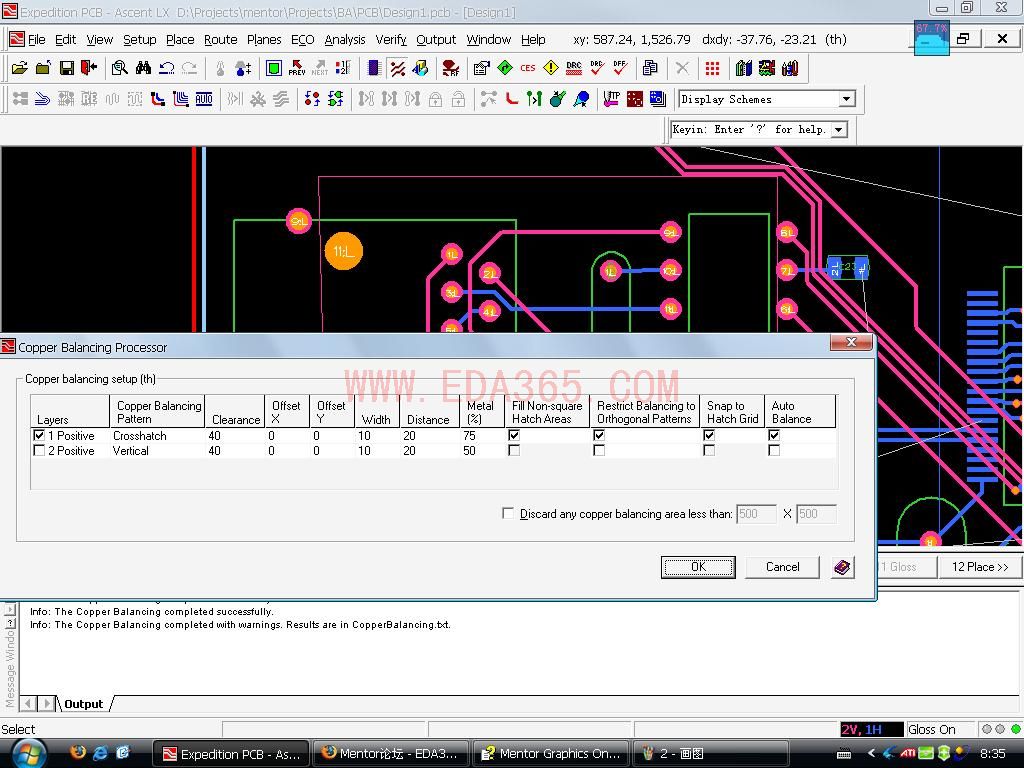

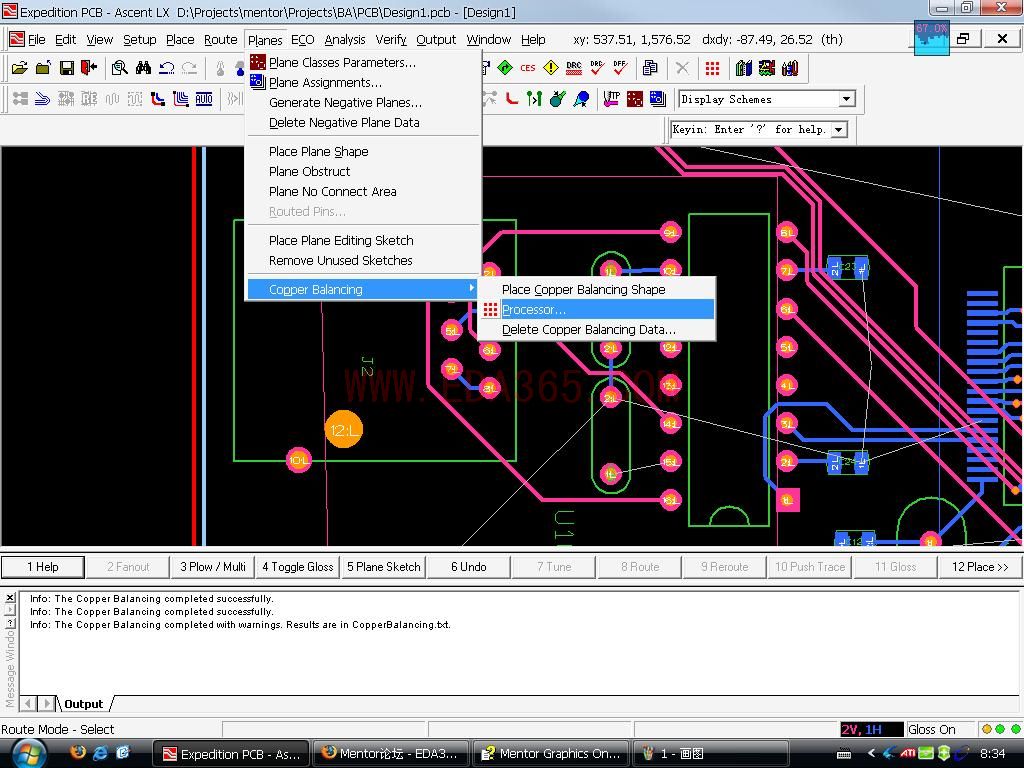

我在EE2007.3中画了一个板但没法覆铜,拿了一个简单电路做例子,我的操作如下图,先是Place Plane Shape,然后处理,由于做一个测试电路,只用了双面板,只能用Positive(正片覆铜)。但处理的结果好像成了负片覆铜,什么原因?我那弄错了吗?Routed Plan Pin 是灰色的,请指教!






小编,操作方式用错了,cooper balancing 是用于铜皮工艺调整的。你应该在plane classes parameters设置铜皮的连接方式参数;用plane assigment 设置正负片,铜皮的动静态生成方式。由于在07版以后呢,正片铜皮只要画上plane shape 就立即生成动静态铜皮,负片得在generate
negative planes..那去生成。

多谢ray的回答,您能更清楚的解释“plane classes parameters设置铜皮的连接方式参数”,我的菜单Planes->Routed pind怎会一直都是灰的,怎么能让它起作用啊?谢谢!
