mentor布线中的几个问题

勾选All untied areas

1. 可以
2.也可以
3.你可以用find选多根网络

    1&2确实是没法实现移动，可能咱俩存在概念上的理解错误，我说的移动是allegro里面的slide不是move。slide就是走线两端不动，只是中间某一段在保持连接的前提下移动；move是走线整体的搬移
    3.用find寻找各个线的网络，select后再删有点麻烦。我琢磨出一个方法：在draw mode模式下，鼠标框选走线的任意部位，这条线就会被全选上，然后delete就可以了呵呵

ps：再问一下，设计中可不可以实时显示DRC呢?每次都要update drc很麻烦啊

这个功能做的没有allegro好用，关键是你不能决定哪些线要移动（范围不是由你选择，软件自动的），但是你可以按住ctrl并取消掉一些不需要移动的走线，当软件自动选取了多根网线，你可以按住alt键用鼠标从新选择其他网络（只能选一根，其他网络由软件自动包含），需要点技巧！你自己试试看

选择一条走线的一段，记住是一段，不能是整条，不能有拐角

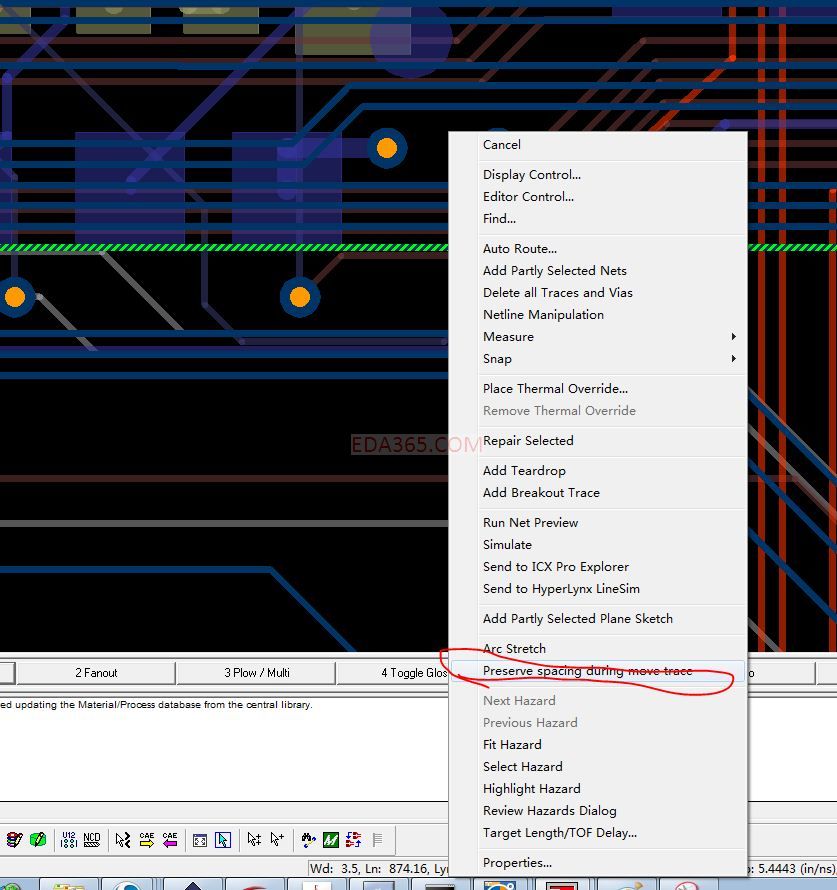

右键选择保持间距移动走线

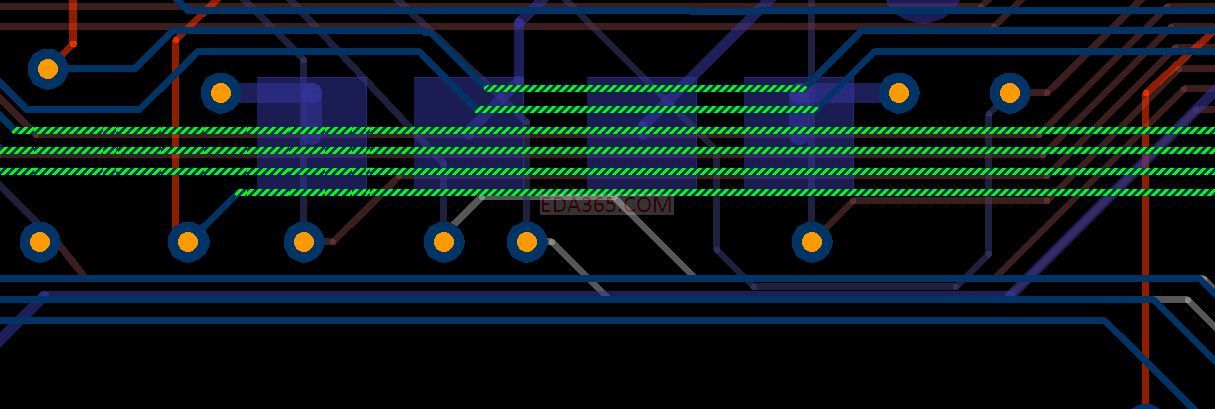

软件会自动选取附近的平行线，你不能自己决定范围

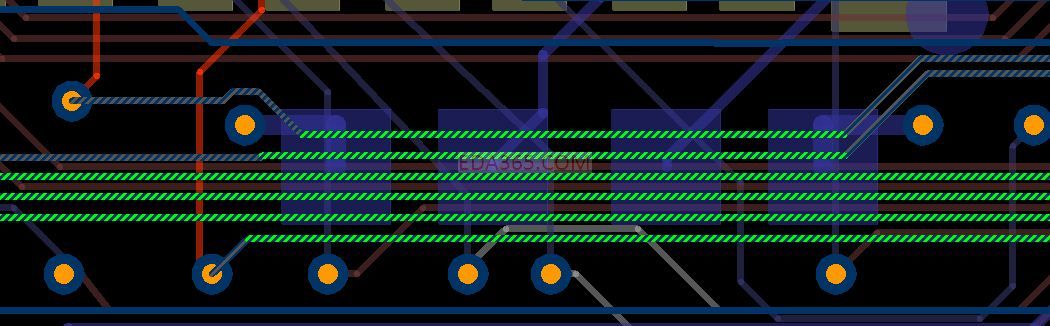

按住ctrl选取你不想移动的走线，但是不能添加想移动的走线

按住alt并选择其他网络

不太明白你说的开启drc是什么意思，你试下勾选下面这个东西看看

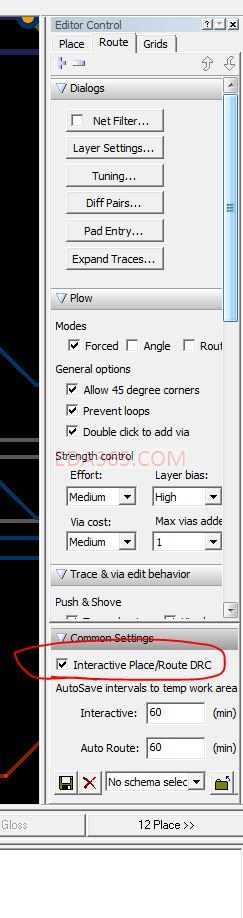

开启online drc

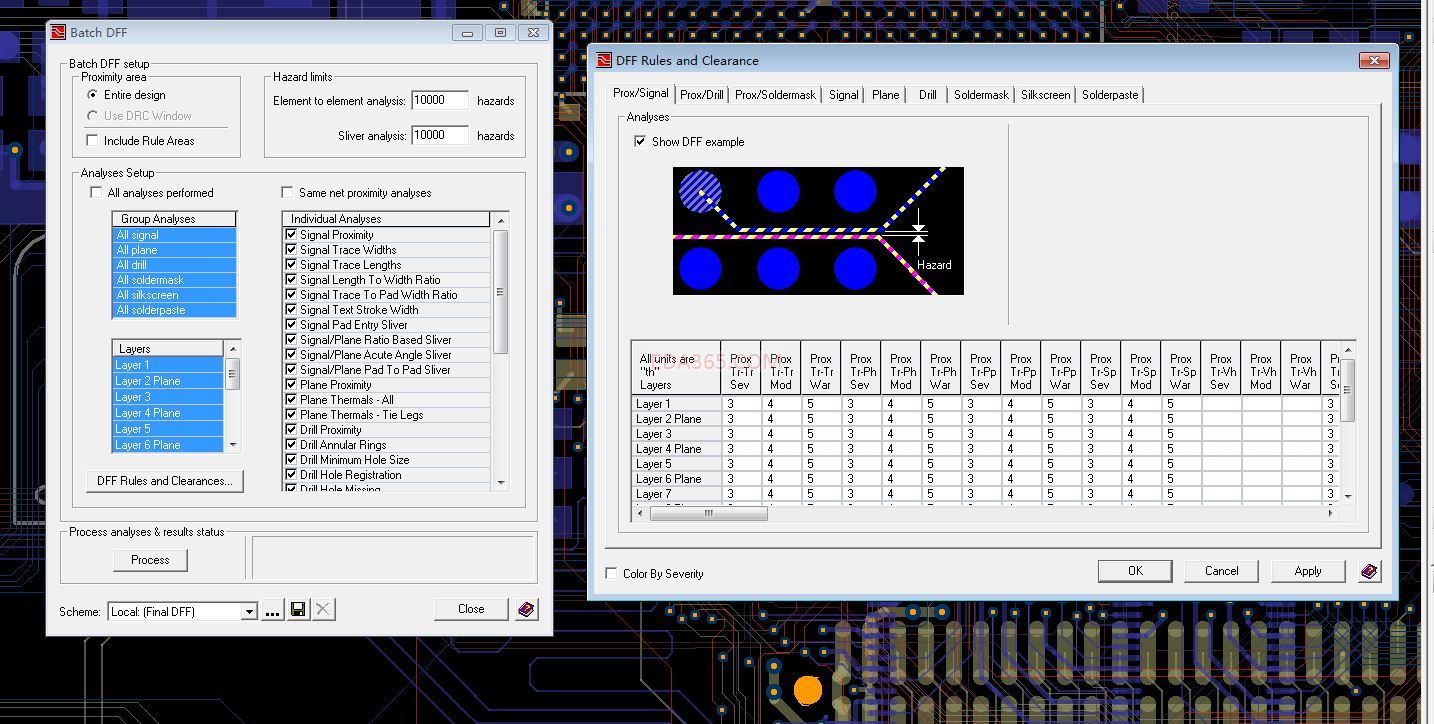

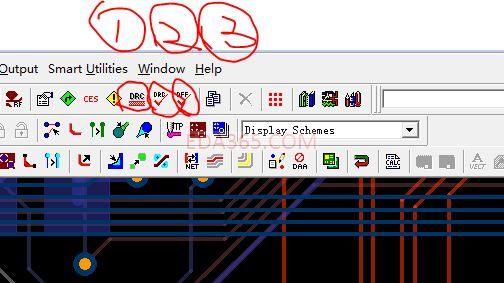

有三个drc检查，第一个是用来更新你的drc视图，也就是有drc产生了就点下它，你就可以在pcb中看到违反drc的地方就会显示出来，如果你一直处于online drc是不会违反规则的，也就不用点这个东西，第二个是batch drc，由于要检测的东西很多会拖慢速度，所以online drc只是检查你在ces中设置的那些参数，如线宽线距等等，你在ces中有哪些东西online drc就会检测那些东西，但是除此之外，我们还可以设置其他的规则，这些规则在batch drc中，看图中的三角形表格，这个是用来设置各种成分之间的规则，如丝印到孔的距离，因为这些规则对布线的约束作用不大，只是你布局之后，布线之后做检查以及修改用的，不需要经常update！可以收尾的时候才用，当然了慢的很！最后一个是可制造性检查，规则也很多，也很慢！

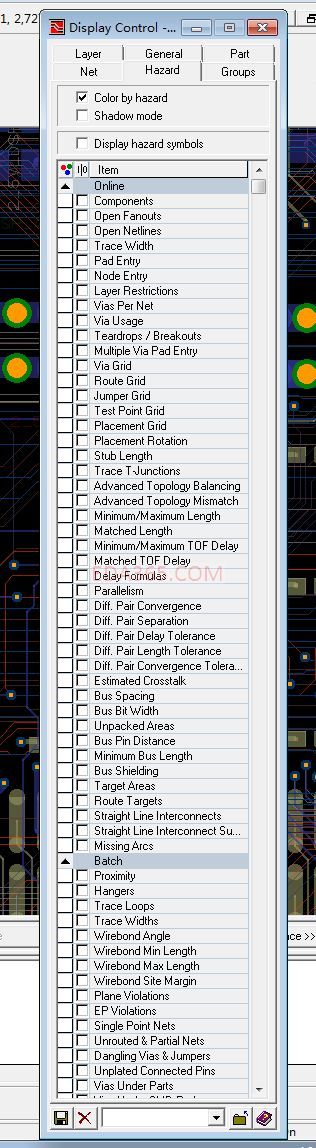

非online drc可以在display controler里面的hazard选项里设置在pcd上的可见度，只要你勾选了相应的hazard选项，只要有相应的hazard产生就会在pcb上显示出来，加上shadow模式可以很方便的查看有违反规则的地方，虽然不能做到online，但是也是很不错的，有些hazard在检测的时候不是online的（需要手动检测）但是修改的时候有点像online的感觉，只要你修改了错误，高亮的颜色会自动去除！很方便的

    悲哀的发现，我的mentor好像没有你的高级呵呵，我用的是ee2005
    你说的那个移动的功能我就没法实现
    我说的DRC就是你说的第二种，果然没法实时显示，用惯了allegro现在有点不太习惯

   谢谢高手了，果然是高手

我用的是07版本！开始都一样，用惯了就好了，第二种drc必须手动检测的！不能online，结果可以在hazard中显示

(*^__^*) 嘻嘻……   我知道了    按F4   晕 在哪里折腾半天  呀呀呀呀

回复 serenaa 的帖子
我和你的情况差不多，我自从做layout 就一直用ALLEGRO5年了, 最近换了份工作，mentor 实在用不习惯啊， 感觉使用特别扭啊。应该很简单的东西在Mentor 中实现好困难啊，  还有mentor软件中的英语比ALLEGRO难理解啊。
你要有啥好的使用技巧，也分享一下啊。

只能说各有好坏，同样有很多东西在allegro中实现特别麻烦，甚至不能实现，比如allegro铜皮的避让有尖角，如果想避免尖角，焊盘必须全部使用shape，因为焊盘必须做成圆角，工作量极大。

回复 rx_78gp02a 的帖子
1.我要查看一个net与哪些器件相连的信息，怎么看啊?除了点亮整个网络，挨个查看。还有啥好办法啊?
2.我想在power层，铺3.3V的电源和5v, 3.3需要自己画出要铺的区域， 很乱啊。 我看不来3.3v 分布的各个点。 你有怎么好办法啊?请教一下哦。

MENTOR里面有个给网络着色的功能，在display control的net栏目中，把你3.3v和5v的焊盘着色之后就能够很方便的看到铺铜的区域，但是mentor的着色有个缺点，没法分辨是顶层的还是底层的，如果你铺的是内层的铜皮那无所谓，如果你铺的是顶层的或者是底层的铜皮，则把另外一层的焊盘和走线关掉！

回复 rx_78gp02a 的帖子
thanks for your help.

大神，请教下如何去除死铜。我用的是2005版本的。

不需要去死铜呀，只需要将properties-->Isolate Plane去掉就可以了，难道2005没有?我用的是2007

2005版本确实没有。

为什么我的高亮的颜色不会自动去除

勾选All untied areas

我还用的2004的
