Orcad+Expedition中心库中只需做cell之方法探讨

刚开始尝试这个方法，还请用过的大大指教。
从ORCAD到PCB用pst*.dat作为网络表，这样的好处不用自已在库中建PDB，只要Cells是对的就问题。
具体流程ExpeditionPCB 的帮助文件Getting Started->OrCAD to Expedition Interface Settings有说明，但是有很多细节还不是很清楚，请大虾指教~~

Getting Started里面怎么没有OrCAD to Expedition Interface Settings呢 是不是版本不一样呢

我先来说下具体的操作步骤：
1.在Orcad中完成原理图设计，DRC无错误，生成Allegro格式的网表(使用PCB Footprint属性)，输出文件为：
Pstchip.dat    Pstxnet.dat    Pstprt.dat
这些文件留待后续步骤使用

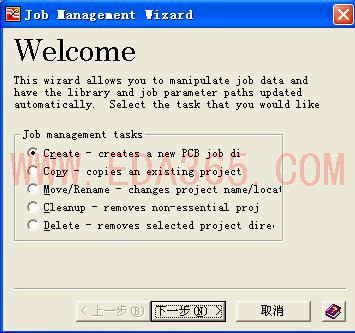

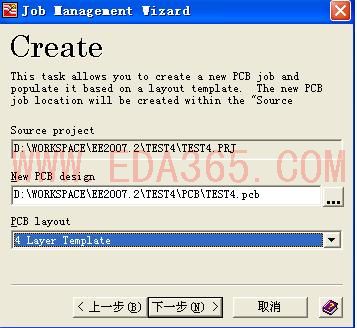

2.创建一个新的空白PCB文件

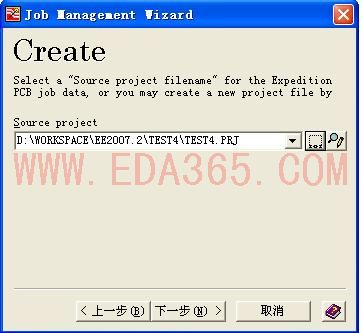

此处填入的是你想要创建的.prj文件的位置。记得一定要带上.prj文件后缀

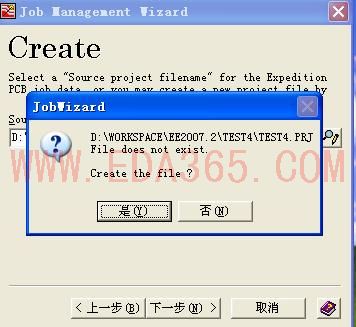

选择YES，创建project

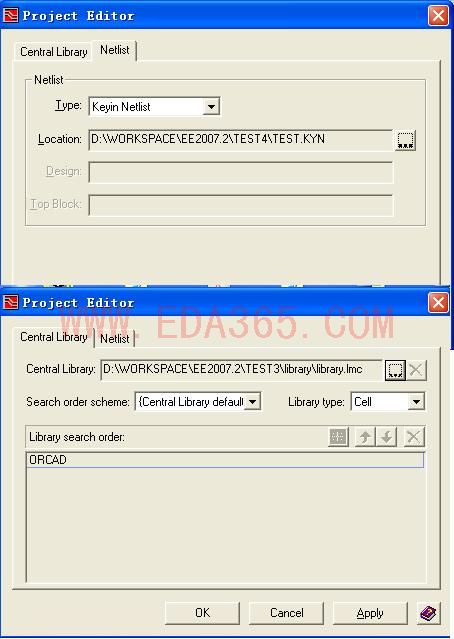

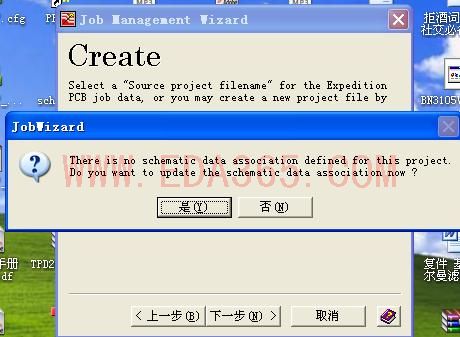

选择YES，建立与原理图的关联，键入KYN文件名，后续步骤中程序会向该文件写入数据

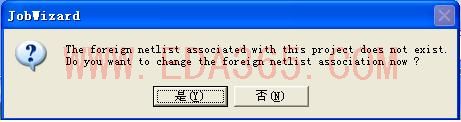

选择NO，不更改相关联的netlist

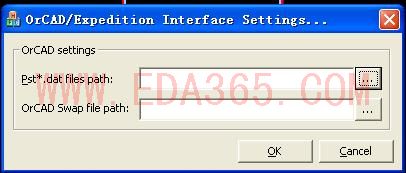

这里就用上了第一步中创建的Pst*.dat文件
3.在Expedition中ECO->Forward Annotation
至此网表数据完全导入了Expedition中，布局布线，完成设计

版本要求：
OrCAD cAPTURE 10.0SP2 or later
Expedition 2007 or later

请用EE2007

哪里有 EE2007下载啊

做了个记号，小编继续啊~~~

用自带的dxdesigner不是很好吗?为什么要这么折腾?

赞探索精神。不过还是把精力放在具体的设计上比较好吧

自己带的dxdesigner画的图太丑，用习惯了orcad。

选择YES，建立与原理图的关联，键入KYN文件名，后续步骤中程序会向该文件写入数据EDA设
请问lofeng,在这一步，是要先新建一个KYN文件爱你，再在对话框内输入文件名吗?但是好像在对话框内只能选择文件，不能新建一个文件。

dx的确很恶心，虽然有了很大的改善，但还是感觉不爽，好像做得非常蠢

good way .

我用的ee2007.5没有选择Pst*.dat的框图出来啊。是不是什么地方不对啊?

好久的帖子了，我也好就没有用EE了，呵呵
等有时间了再好好琢磨

DX虽然功能强大，但没有ORCAD好用。
支持小编，感谢！

能反标吗?

我用的是EE7.9.2，按照老大的方法，找不到

，

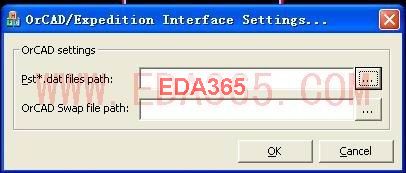

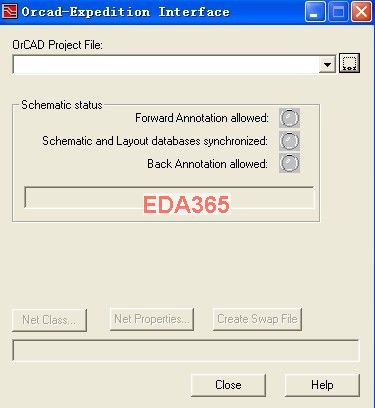

EE7.9.2的图片是

，
那该怎样导入?

dx连线有没连上都没提示的，不像ORCAD里没连上是有X表示。

非常感谢，Orcad 16.3+EE7.9.4能使用

此贴主,难道已隐身江湖?
在论坛难觅踪影！
人生无语:
相遇不相识,相识难相遇！

这里该如何选择呢

谢谢小编，学习了！
