ee2007 ces首次开启时expedition pcb报错
录入：edatop.com 点击：

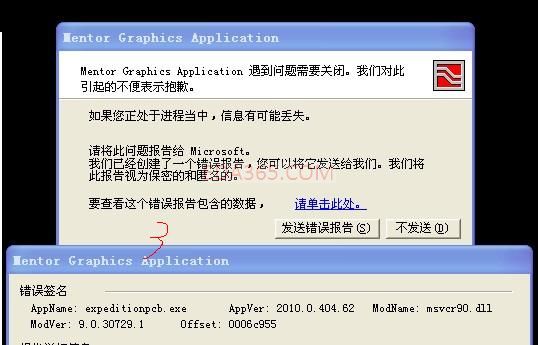

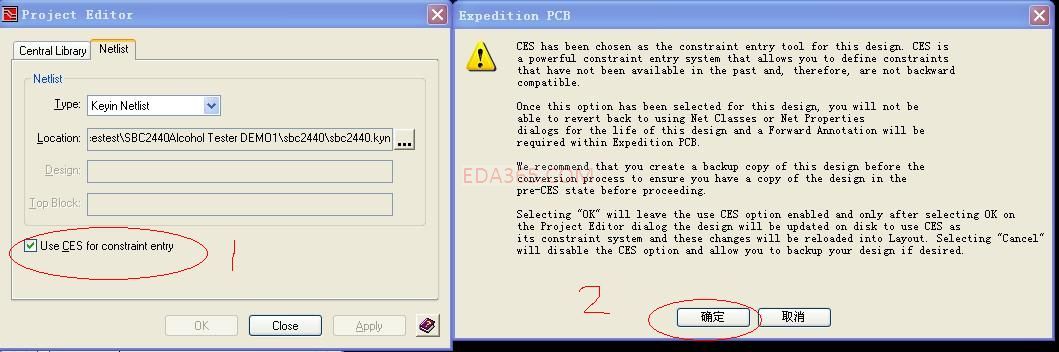

ee2007 ces首次开启时expedition pcb报错,确认后expedition pcb崩溃！先说明我用的是orcad-expedition pcb ，是在project editor/netlist中开启CES的,第二次打开expedition pcb ces也可正常使用。
请问是哪里设置不当才会出现这样的问题?
不是设置问题，是转换问题，使用keyin netlist的规则不能完全转换到ces，所以会出错，你可以查看ces的设置，会发现现距线宽没有转过去，而是使用默认的10mil！最主要的原因是你一开始就没有使用cdb流程而是用的netlist
