版主和其他资深工程师帮忙看下，做cell库时遇到的几个不明白的地方

一般做cell的顺序是：pads--holes--padstacks--cell

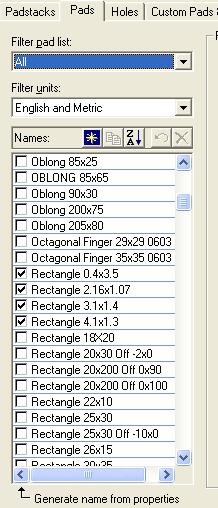

1.做pads是最简单的，也不会碰上问题，唯一不理解的地方是为什么有的小框勾上了，而有的没有，勾上的代表什么含义?刚开始我以为没有勾上在做padstacks是就不能选用，但是试验后发觉也是可以使用的。后来注意到最下面的Generate name from properties，这个name是用在哪里的?不是每个pads都会默认产生名字的么?这个properties又是哪个的properties?cell的?

-------------------------------------------------------------------------------------------------------------------------------------------

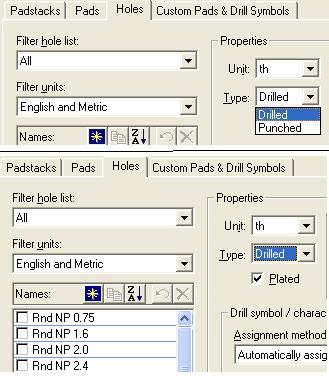

2.做holes时，type有两种选择，一种是dilled，另一种是punched，从表面上看，这两个都是打孔的意思，但是在这里肯定有着不同的意思，他们之间的区别是什么?在type选项的下方，有这个plated选项，他的表面意思是“镀金”，是否不勾上就意味着这个孔不会被镀铜，也就没有电气连接了?对于那些mounting hole是否就可以不勾上?而对于那些DIP封装上需要用到的hole，一定就要勾上plated?

----------------------------------------------------------------------------------------------------------------------------------------------

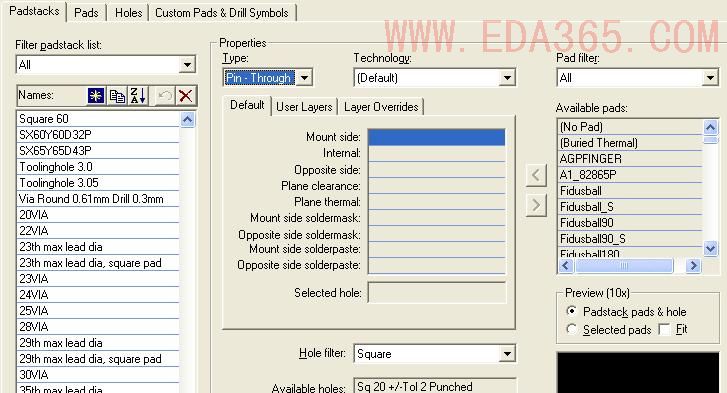

3.做padstacks时，困惑的就是有点不知道该选用哪些层。
譬如说：对于Pin-Though类型的padstacks，一共有以下可以使用的层：
mount side
internal
opposite side
plane clearance
plane thermal
mount side soldermask
opposite side soldermask
mount side solderpaste
opposite side solderpaste
不考虑soldermask和solderpaste，这两个很好搞定。mount side和opposite side也比较容易确定，但是对于internal side，该怎么确定呢?这个好像可以跟mount side一样，也可以不一样。这个确定的原则是什么呢?internal side是不是表示pin在内部走线层的状态?不管在布PCB时使用的是几层板，所有的内部走线层都死使用pin在这层的设置?而internal side跟mount side和opposite side的大小关系该怎么确定呢?
对于plane clearance和plane thermal，说得是pin在电源层的状态。plane clearance是pin在电源层跟电源层没有电气连接，而plane thermal是有电气连接时的连接方式。但是，如果做padstacks时不选用这两层，通过规则的设置应该也是可以达到这样的效果的吧?那这样设置的优点是什么呢?

建议你在PADS里面做好转进来

这是一个可以解决cell问题的方法 在转换时有哪些注意事项呢?
但是这些问题。 呵呵
