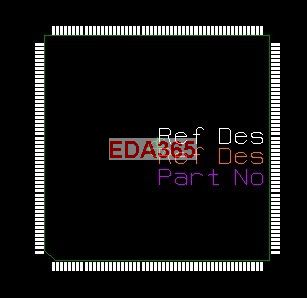

为何我画的封装有两个refdes

录入：edatop.com 点击：

软件 Expedition padstackeditor

看看这两个refdes的属性，一般一个是Silkscreen层的refdes，另一个是Assembly层的refdes。

有用的是Silkscreen refdes 么?

Assembly 装联用的
silkscreen 板子丝印
一定程度上也可以只保留一个
