mounting hole 圆角设置问题

我是用DXF导入的外框,但板中心是一个3.9*2.0的机械槽.只能通过放置mounting hole实现.

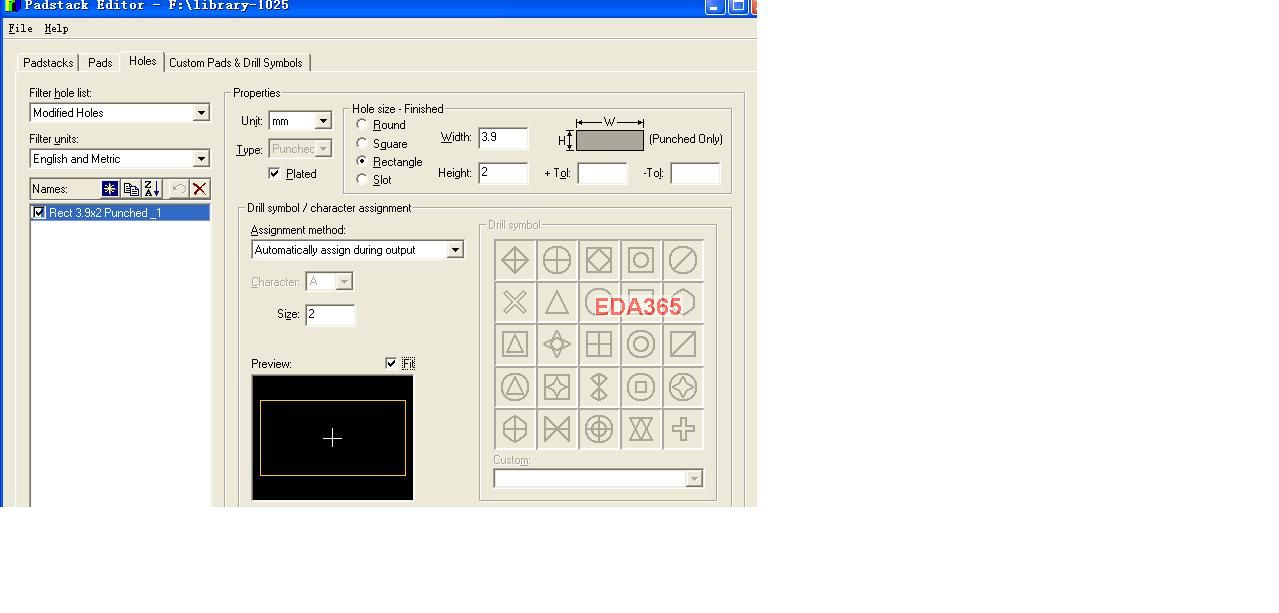

问题是:制作mounting hole时只能做出长方形的.四角R0.5的圆角不知道怎么做出来.请各位大侠赐教.

mounting hole

用custom pad &drill symbols 什么形状的都能做。

可以直接开槽的，不要用机械孔做，mentor不至于连个槽也开不了啊

在输出的DRILL层添加一个外框，然后说明一下就可以了。
板厂能看懂是啥意思就能做出来。不用那么死板必须在PCB工具里面做出来。

contours，在这个层弄那个孔，就可以了，出钻孔的时候会自己出出来

还在摸索中,
谢谢楼上几位.

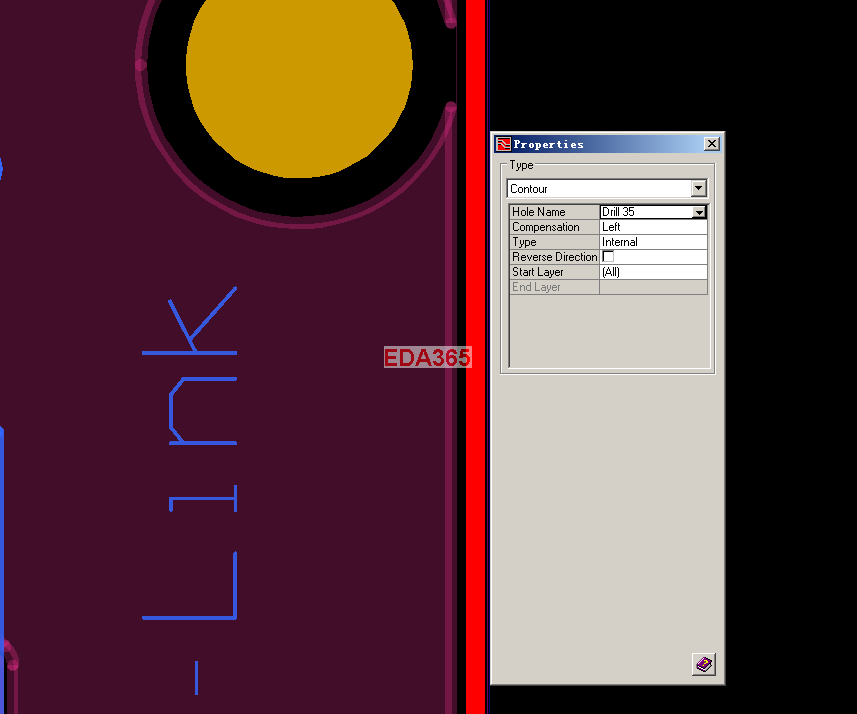

hole name为你要开槽的宽度，也就是跣刀的直径，compensation是位置，也就是你槽在你鼠标划线的位置，有三个选项，分别是左 中 右，自己试一下各自的功能就明白了，比较难描述；type分为internal和board，如果槽和板框相连就选board，如果是在板子中央卡槽就选internal，这样出刀路径的时候，如果和板框相接的话在跣板框的时候刀直接就把槽给跣出来，在中间的话会生成独立的刀路！reserved direction大概就指的是跣刀只往一个方向走，不允许回退；start layer能够设定你的槽的深度，也就是说你的槽可以不把板子打穿
