expedition2005 蛇形线（tuning） 怎么能自动布线？
录入：edatop.com 点击：

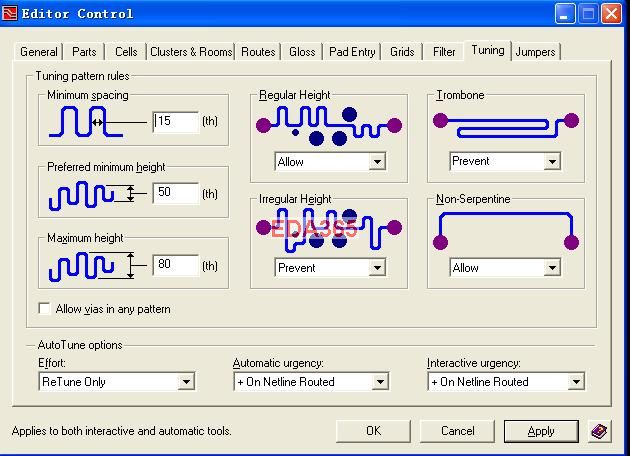

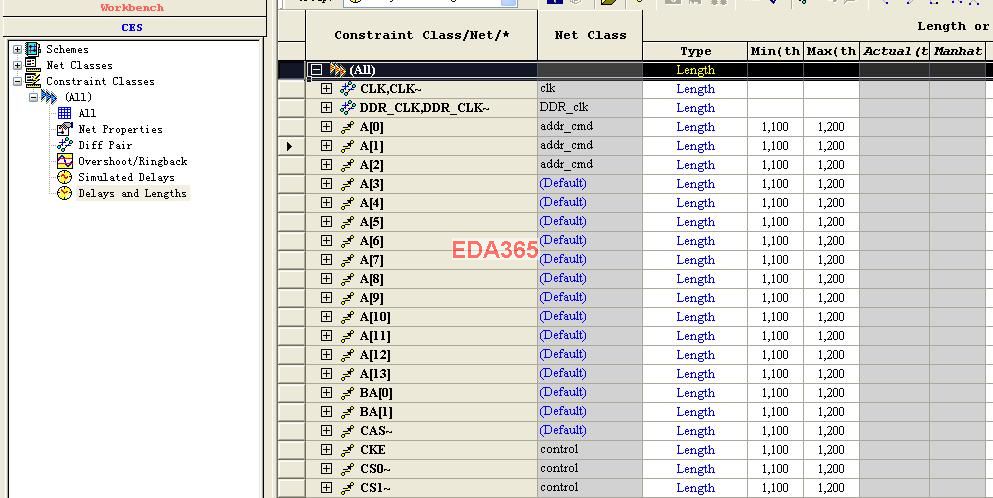

我在expedition2005中设置相关的配置如图，
我设置的是1100mil至1200mil之间。

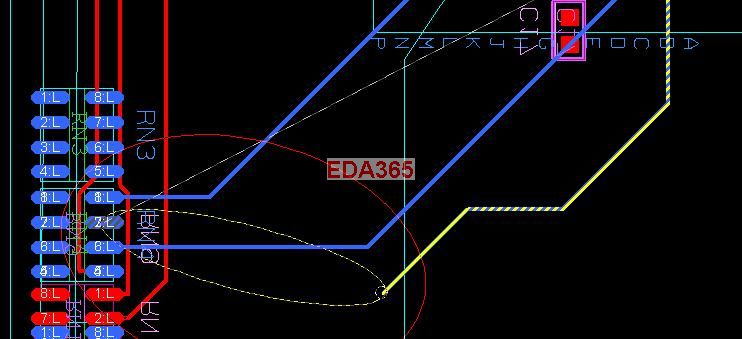

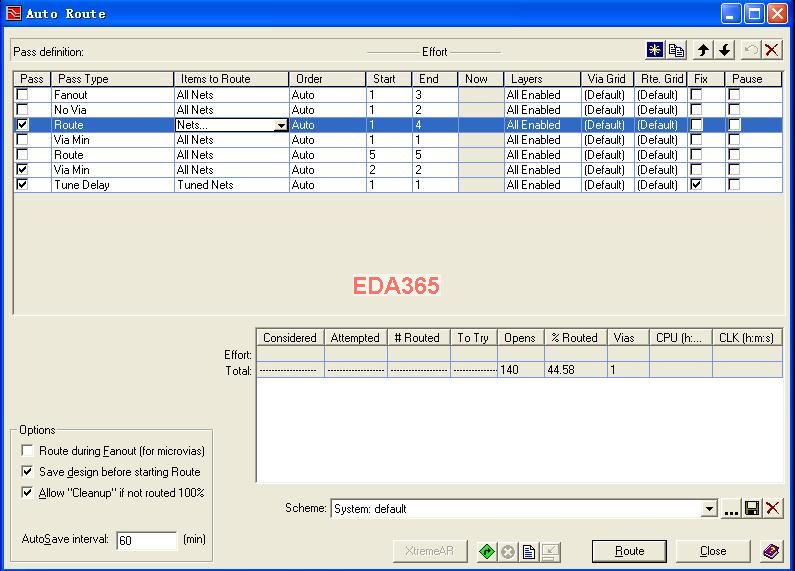

在自动布线之后没有出现蛇形线。
尽管其中一根是915mil，没有在我设置的长度范围之内，也没有出现蛇形线。
请高手指教！
走线被固定或者是半固定住了，没法自动绕线，先把走线解除锁定先
谢谢小编回复，
我现在把线的固定状态去了之后 还是不能自动走线，是不是还有其他地方要配置，我看书上就这些配置了，可我按照书上写的来，总是搞不出来 郁闷
在CES里没有看到你设置match和TOL,如果没有，把要自动绕线等长的线在match设为同名，TOL设误差数。

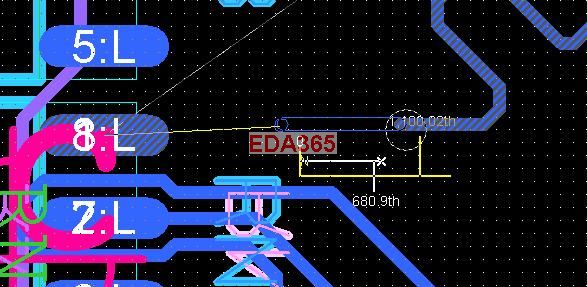

可能是你的match group没有设对！你slide走线看看有没有一个长度的指示（tuning meter）显示?display要勾选display tuning meter

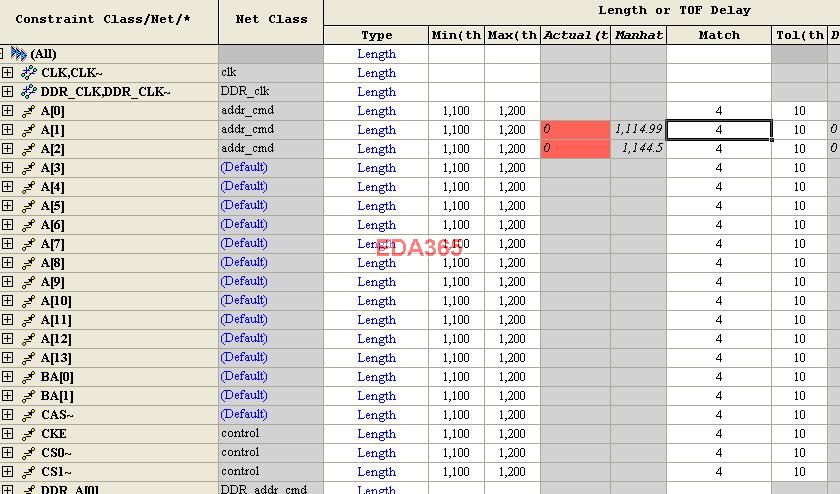

我加上match设置及tol设置了，如图，
好像还是不好用，我记得很久以前有一次可以自动走出tuning线，现在再也走不出来了，郁闷

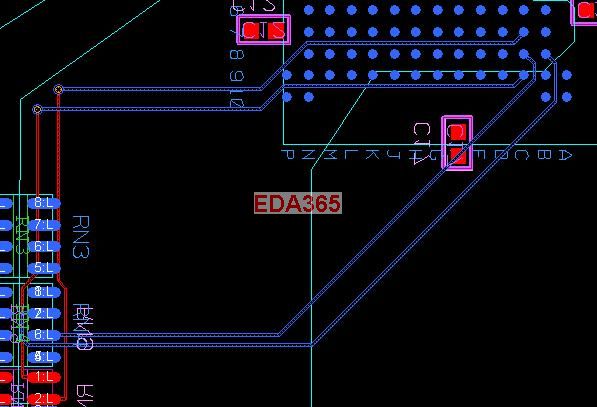

把同一net class的线手动走完，再tune看看。
我还真想走完线之后，选中线点那个tuning的图标，一点效果也没有，
