expedition PCB中相同net的管脚不能直接布线，怎么回事
录入：edatop.com 点击：

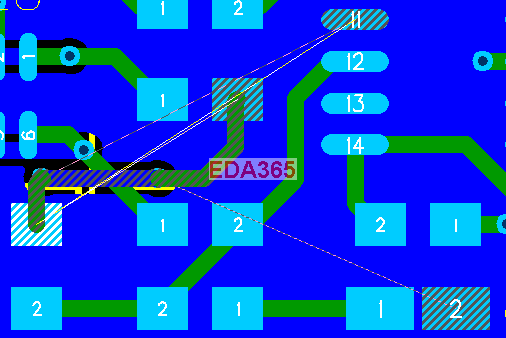

绘图的时候遇到这样的麻烦，明明几个元件的一端是属于同一个net的，点击就能显示出来的，可是相互之间却不能随便相连。如下图，阴影的几个pin是属于同一个net的，但是右上角芯片的管脚11却无论如何都不能与离它最近的电阻相连。不是距离的问题，我试着放大距离还是一样的情况。不知如何解决，求好心人帮帮忙，谢谢
设置了走线的顺序，需要重新按照自己需要调整
回复 mn19842008 的帖子
还有设置走线顺序的?我没开启CES，除了CES，在哪可以设置走线顺序呢

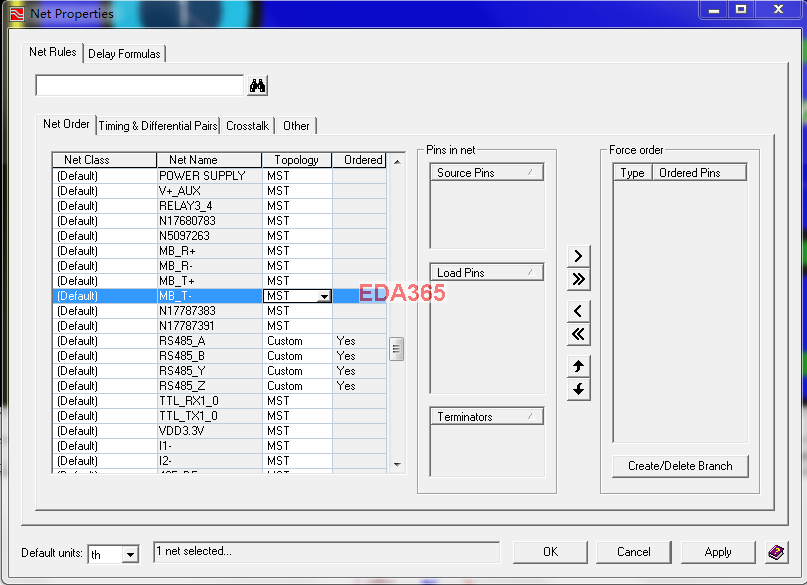

我发现了，原来net properties里面有不同的设置，如下图，设置了custom的走线时就会有问题。
custom就是要自己设置走线顺序的
net property 在哪里啊?我怎么找不到
找到了，可是显示的跟小编的不一样
回复 sunny_sun1022 的帖子
是吗，我的是2007板的，会不会版本不同呢
版本不同，2005和2007的差别大。需要重新设置网络的拓扑。
按住ALT强制走线试试。
是网络拓扑结构的问题吧~在CES里重新设置一下试试
把Stub关掉试试
