7.9.3系统太霸道了如何实现完全的手动拉线?

录入:edatop.com     点击:
7.9.3,系统太霸道了,手动拉线经常给系统引导到不知所谓的地方。比如表面层设定为“水平”,想拉一条稍微“垂直”点的线(要连接的2点之间只有2cm),系统都不允许,非的“自动”给你打个过孔到另外一层再打过孔回来。

现在是设定“LAYER BIAS(层偏置?)”为权重?“LOW”,这样还好点了。
7.9.2的时候,感觉系统的介入没这样深,基本是可以手动自由控制走线。
请问:如何彻底禁止系统的这种“自动的自作聪明“的走线?


modes 不知道具体的意思?

GLOSS MODE
设置为 off          就可以了

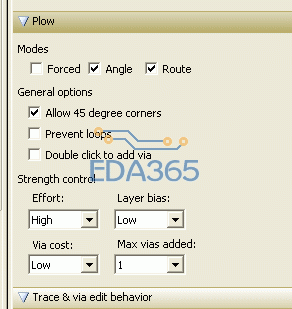

你用forced plow把,就你那个mode中的
