EE2007可以反标到orcad吗？

如题！

当然可以啊，用setup菜单的orcad/expedition interface

兄弟，我还是不会呢，可以详细点吗?先谢了！好像反标时没有生产.swp文件，还有就是pst*.dat files path:是选什么文件?我是直接导入.kyn网络表生成pcb的。

求教高手
EE2007.8可以反转成PADS或ALLEGRO吗

小弟正着急
EE2007.8可以反转成PADS或ALLEGRO

你可以参考一下http://www.eda365.com/forum.php? ... ighlight=pads%2B9.3

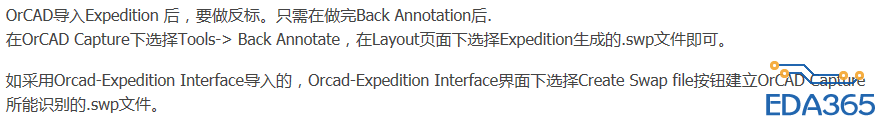

这里有相关的资料，不过我照做也没能解决问题，有好办法解决吗?大侠们http://www.eda365.com/forum.php? ... amp;highlight=orcad

这是2005的
老兄

应该类似吧，不过我个人还没试转换过

不一样哦
兄弟

你把你操作的步骤写一下，我试过不同的版本，都木有问题

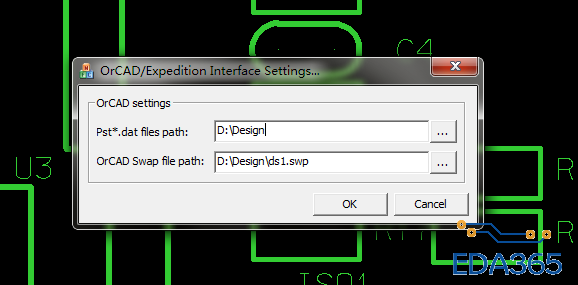

pst*.dat fies path:不知道怎么选好。貌似不用借助orcad/Expedition interface也可以实现反标，不过我试了也没找到.swp文件

学习。

1、PSt* 文件你在orcad中生成的时候的路径就是你要添的路径
2、可以绕一下试试，自己建一个空的swp文件，然后在第二个里边选它（新建项目时），我一般都这么办
那个单独的interface我只用过一次，很久以前，看帮助和05中的没有太多改进，就没有试

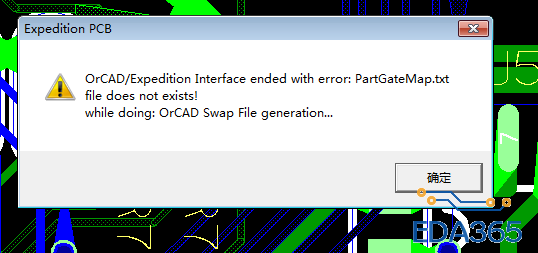

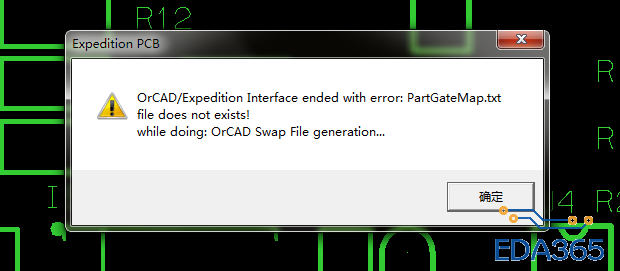

我按照你的方法试了，不过还是不行呀，一直出现

，不知道是自己操作不对，还是安装软件时出了些问题，还有就是   “PSt* 文件你在orcad中生成的时候的路径就是你要添的路径”是说orcad的项目文件夹吗?

我说说我在05下是怎么试验成功的，先用接口程序orcad/expedition interface，生成一个.SWP文件，然后在LOGIC目录下找到RENUMBERREF.TXT文件，拷贝最下面修改的标号到.SWP文件里面，最后到ORCAD里面运行反标注就行了。（注意事项，在expedition先运行完排序之后要保存退出再去找RENUMBERREF.TXT）

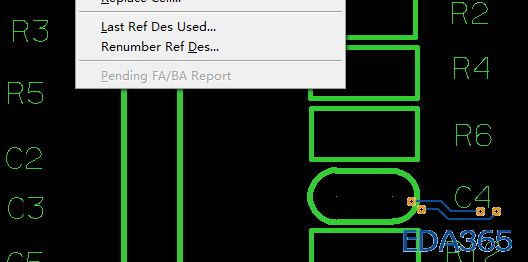

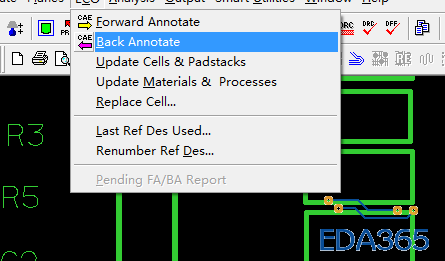

太感谢了！兄弟！终于把这个问题解决了！ 07版的也差不多，不过不用orcad/expedition interface 生成.swp文件也可以，直接新建一个空的.swp文件，然后在expedition上运行Renumber Ref Des,再运行back annotate,将RenumberRef.txt最下面修改的标号copy到.swp文件里（不用退出expedition也行），最后在orcad上反标即可。

我这里不用手动复制即可反标，很奇怪，是不是还有操作不对的地方

介绍下经验，学习下
