orcad 原理图如何转换成dxdesigner

File->Import->OrCAD

7.9以后只能用netlist流程才能import，不能用cdb流程，mentor说，在cdb流程里即使你能将orcad原理图转换进来也用不了，所以只在netlist流程里保留import选项

请教rx_78gp02a,
那原Pads_Logic做的SCH怎么样到ExpeditionPCB
or Pads_Logic--> DxDesigner-->ExpeditionPCB

回复 rx_78gp02a 的帖子
不太懂，能说的具体点吗?谢谢

回复 geraman 的帖子
貌似只有后面一种

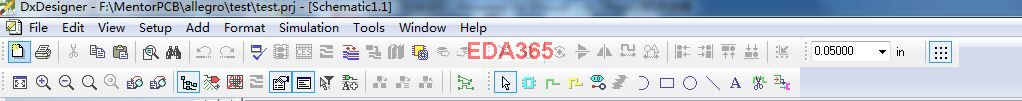

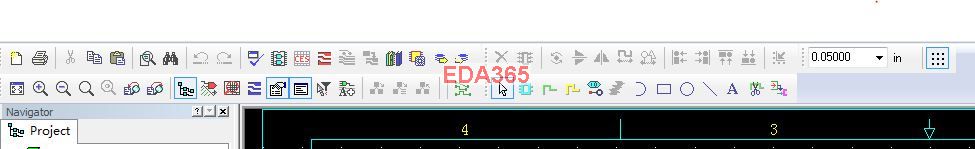

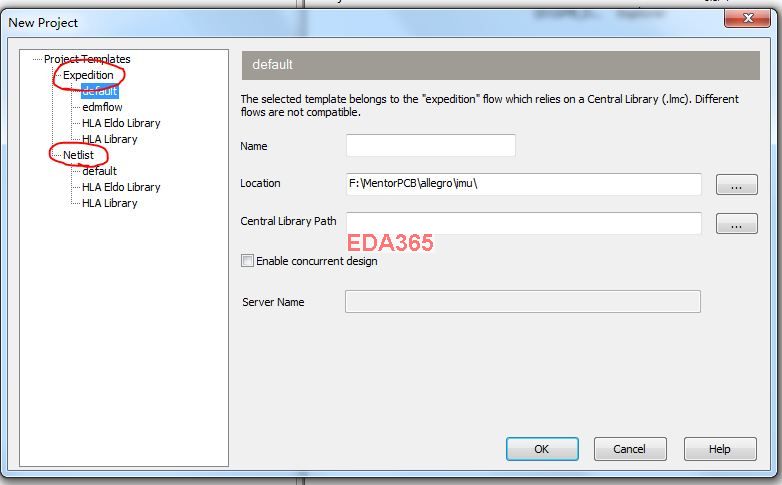

7.9和以前的版本无论是netlist还是cdb都有第三方原理图导入工具，但是到了7.9.1只有netlist流程有这个接口，到了7.9.2又改回来了，但是只有netlist流程能够使用导入的第三方原理图，cdb流程因为其独特的性质，导入的原理图都是不能用，只能看。在建立工程的时候能够选择是netlist还是cdb，两种流程的工具栏有差别，两种工程不能相互转换，但是能复制粘贴！
