元件移动问题

在DXDesigner  Expedition PCB  环境下，在PCB布板时，一个大元件的反面我想放几个滤波电容，但是为什么电容只可以放在这个大元件的边上或者中央呢? 为什么其他的地方不可以?

你确定放的是不同的面吗?看看有没有禁布区

不会是palce outline 放错面了把哈哈
你把该打开的显示都打开，仔细查查看看obstruct 之类的

是不是网格问题

楼上正解啊，Edit control里面的grid看看设置有没问题，primary part和secondary part都选择NONE

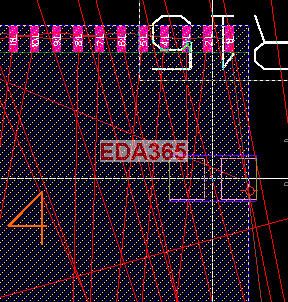

是不是和则个有关

可能啦，那个是出错提示

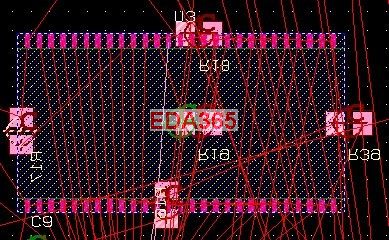

小元件的（未旋转与旋转180度）从大元件右侧向大元件中间移动，移动到一定位置出现图中所示的小红圈。然后就不会再继续移动了。为什么?
几天了，还没有解决问题。

回复 mentor. 的帖子

1.看一下格点设置
2.Editor Control里的Parts下OnlineDRC选Off。
3.试着导出ASCII，再导入ASCII。
4.在CES里的间距规则里看看，有没有那个间距设置的特别大的。
你试试，看行不行

第三项不会。其他的试了，没成功！

回复 mentor. 的帖子

你试试看。

1.网络设置
2.确定是否同面。
3.检查PLACEMENT OUTLINE
4.CES间距规则

谢谢楼上各位热心帮忙！ 问题解决了！
在Display 里面 PLACEMENT OUTLINE 不选中就可以了！
这是为什么呢?

应该是点击的时候选到别的框了

因为以前做库的时候为了可制造行和可测试性，可维修性，器件限高，限间距。一个器件都有一个Placement Outline。现在随着工艺的提高，那个禁布框是不准了
