急： diff pair issue
录入：edatop.com 点击：

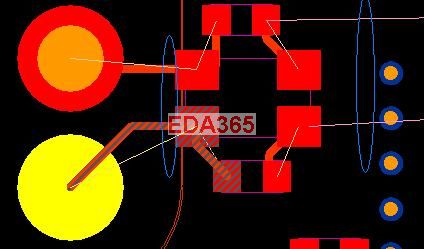

请教大家： 我设定了2组差分对， 如圈起处。 现在有2个问题：1， 左边的一组我已经连接走线了，可是还是显示 属线。 为什么呢? 2，已经设定成差分对了， 怎么走线时候不一起走呢? 不向ALLEGRO那样， 会自动一起出pin 走线呢? 请大家帮忙下，谢谢！
2.阻容与插座太近了，差分耦合的不是很好。

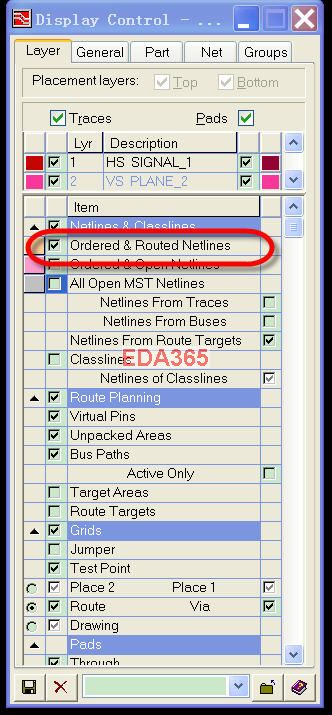

1.你看看下面的选项是不是勾上了，差分线拓扑是Custom后，若是勾上下图中的选项，连完线后也会有飞线。
2.阻容与插座太近了，差分耦合的不是很好。
回复 zmg2007 的帖子
谢谢！你说的对ordered and routed netlines 勾去就好了。
但是我还想请教一下， 设定好 差分对后，走线该怎么走啊? 可以使他们一起出线。 是同时选中2个PIN ,在一起走线吗? 谢谢！ 初学比较傻。
回复 syq-0411 的帖子
设定好差分线后，选一个Pin就可以走线了，你试试

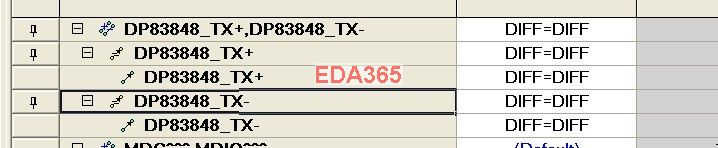

合成后成这样时，点一个PIN就可以走了。而且可以任意合成差分对。就是不是+,_或者N，P的。任意两个网络都可以强制合成。
如图
回复 WWW.YZW 的帖子
thanks
