mentor使用求教
录入：edatop.com 点击：
小弟从前都是用cadence的，最近刚开始学使用mentor2005

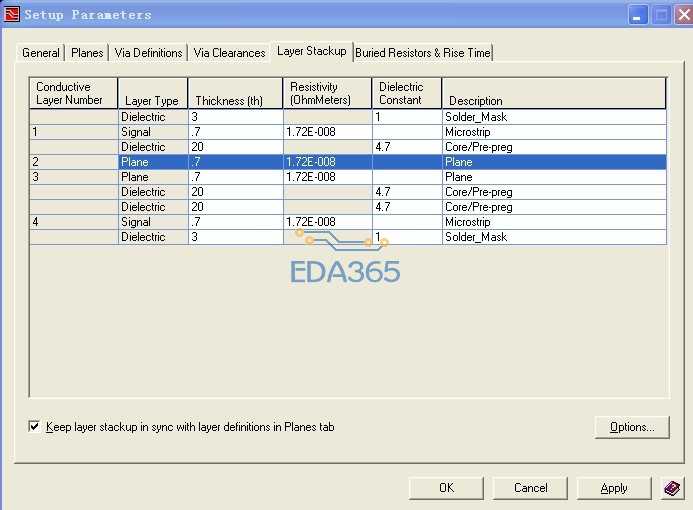

发现层叠设置时出现这样的问题：2、3层plane中间没有隔Dielectric，还没法添加层叠和修改
很尴尬，求各位前辈指教~
发现层叠设置时出现这样的问题：2、3层plane中间没有隔Dielectric，还没法添加层叠和修改
很尴尬，求各位前辈指教~
难道没人发现有问题?还是这个本来就是对的?
啥年月了，还2005呢，呵呵…
从Libary Manager > Layout Template Editor看原始叠层模板的定义是否正确，
如果不正确则进入编辑，从CES的Stackup Editior里修正；
如果正确，则进入Expedition PCB，从CES的Stackup Editior里修正。
最简单的办法，导出prefs，找一个对的板子导出，然后导入这个，注意保证平面层的设置一致
好的，多谢~
从前用的Cadence16.2，换了家公司。这边要求用mentor 2005，没法子
呵呵
好的，谢谢啦
