地平面和管脚引线顺序的调整

这个主要是设置解偶电路用的，希望芯片的引脚A能先连到B（一般是解耦电容）然后再接地，而不是直接从A就接地了，（当然B这个时候也是直接地）。
没设置平面的时候，用“netline manilation"工具是可以方便的调整连线从A->B->GND这样。
但是如果设置GND为PLANE（平面）后，所有GND的网络的连线顺序都不能调整了。也就是说A直接->GND，B也是直接->GND了。
并且设置为平面的网络，在CES里的拓扑结构只能为MST，而要能调整结构的为CUSTOM。
目前的办法是A->B->C(0欧电阻）->电源平面GND这样。
还有更好的办法吗?

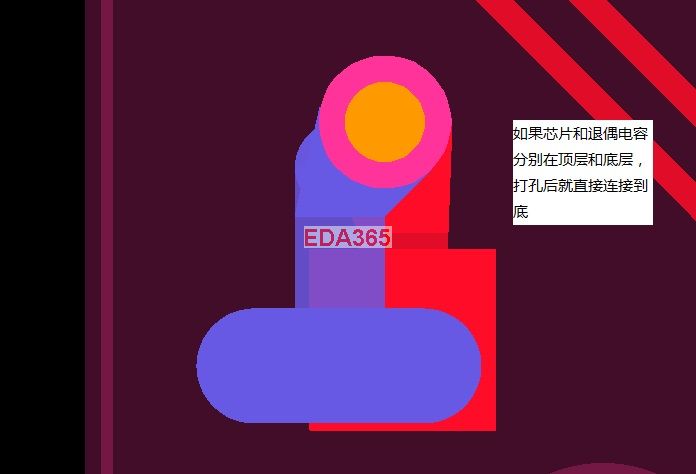

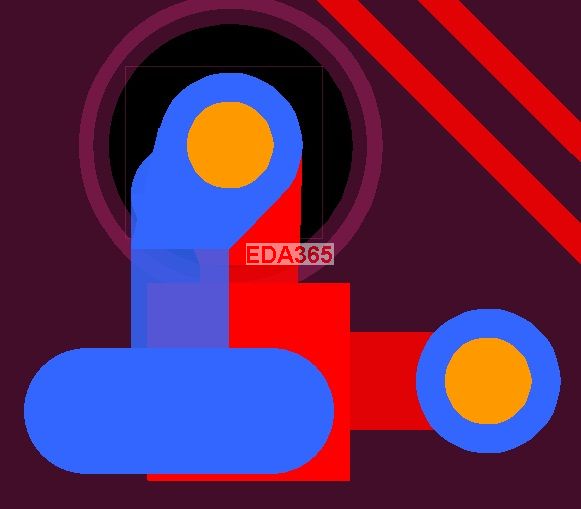

图反了，倒着看，这样虽然繁琐点，但是能够达到您的要求

楼上的似乎是用的plane obstruct 和noconnect来每个过孔（引脚）隔离吗?

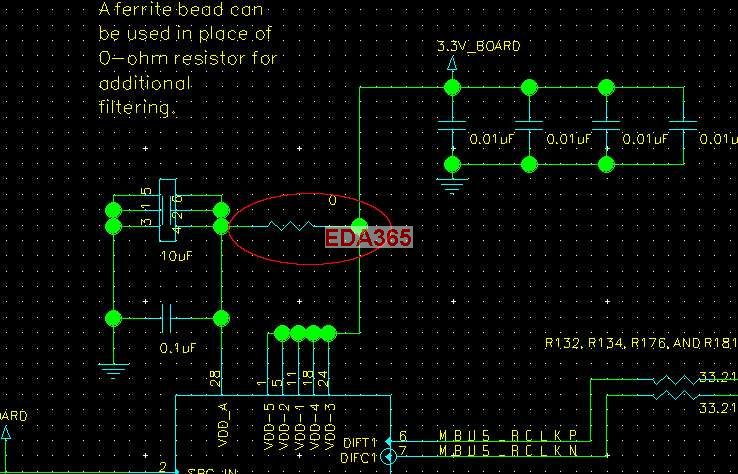

上一个国外某公司的参考设计，似乎是用的0欧电阻的方法? （具体的PCB布线未知）注意上面的备注：A ferrite bead can be used in place of 0-ohm resistor for  additional filtering.

是我理解错了！因为ee不支持两种不同网络信号线的直连，所以您要求的功能无法直接实现，0欧姆电阻只是个连接说明，实际电路最好不要使用0欧姆电阻连接，0欧姆电阻的寄生电感不为0，不能用于地平面相连，会劣化地平面质量，最好是用conduct shape连接，你可以在原理图设计的时候用0欧姆电阻对两个不用网络相连，但是在布线的时候用铜皮直接相连，我眼花了，电源连接倒无所谓。
不得不提，allegro、dxp、zuken cr5000等软件都有不同名网络相连的功能，但是唯独ee没有，一老大提出要这个功能有十几年了，但是mentor以可以使用conduct shape取得相同效果为由没有添加此功能！缺点就是做短路分析的时候会报错。

如上图所示，（没0欧电阻的情况）根据高速信号的理论：VDD-A应该是先连到退偶电容的2，4，6脚然后再连到3.3V的电源才好。 如果设置3.3V为电源平面，则在布线里面，VDD-A是直接到电源平面了，退偶电容2.4.6脚也是直接接电源平面了（这个似乎退偶的效果就不好了?）。   大家是如何处理的?

刚才试了楼上说的conduct shape，似乎只能当一段导线使用（不能像平面那样自动避让其中的过孔等）?取代0欧电阻? 达不到既能有平面的效果，但是又能调整连线顺序的功能。

conduct shape就是无法避让的，它可以连接两个不同的网络，当然了，会报错的，但是能够相连

自己找到答案了，很简单：取消“prevent loop"选项即可！
具体：”ctrl-e“，找到“prevent loop"。即可任意的按自己的需要拉线了。

mark~~~~~~我就觉得怎么会不能强连呢~
