expedition PCB中过孔的设置问题

如何设定默认的过孔，也就是每次打过孔是自动出现想要的过孔大小，我在下图所示的地方设定软件毫无反应。我设定好了026VIA，结果打出来的直接是050VIA，想要打026的过孔我必须右键后再菜单中选择026，很麻烦。

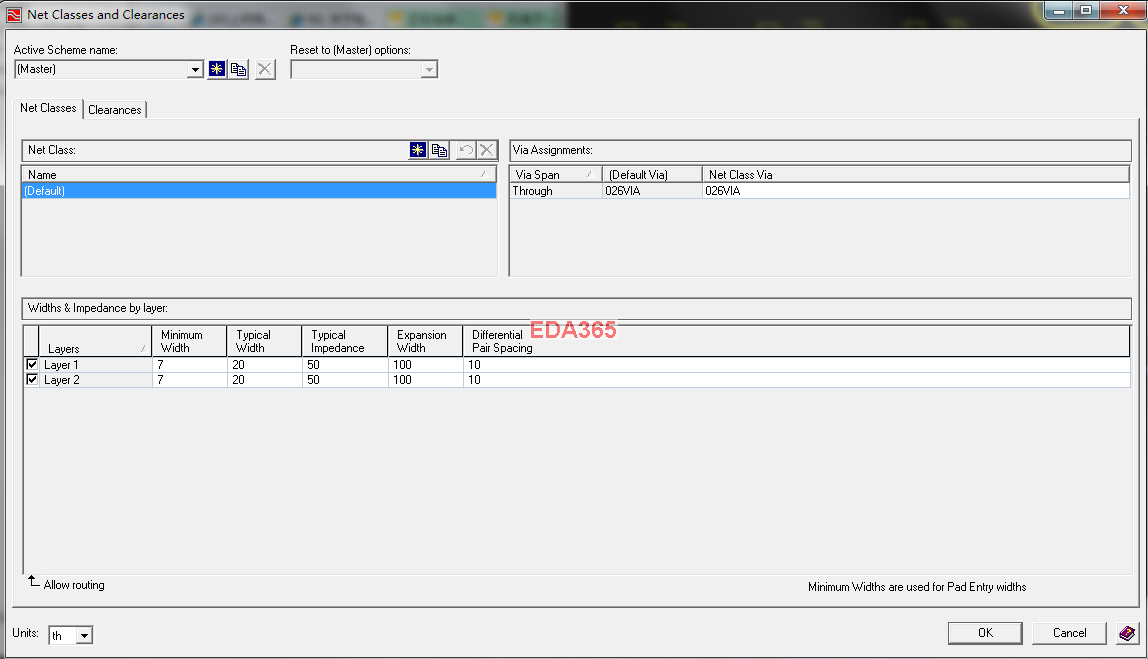

应该可以在CES里面设置

工程默认可以是Via28，但对于不同的net class可以自己设为Via40

不论是那种方法，关键是要更改netclass via这一项才能有效。不过又有了疑问，那在setup parameter中设置的过孔有啥作用呢?

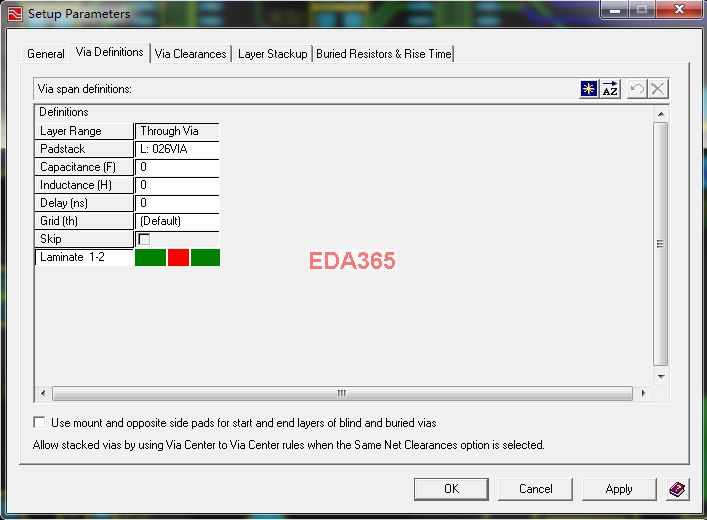

setup parameter中设置的过孔主要设置的是盲埋孔！

setup parameter设置的是埋孔和盲孔，通常什么类型的网络使用多大的过孔需要再CES里面来设置关联！

怎么我改就有用呢?另外小编的图实在看不清啊看不清

正解，就是在CES里面设的。

ces可以设置默认过孔

为什么我在ces里面调不出这个界面呢?

setup parameter下新建所需要的via 通孔，埋孔，盲孔，三种类型。而CES里面设置的是当前组所用的默认的过孔

学习了，以前我也是在setup里面改，但是首先是有些违反规则，有些是可以改，但是改不过来。这次才知道应该在ces里面改动。受教了。

根据个人使用经验，俩者其实是关联和同步的。默认过孔是在setup设置的，而在CES里面是设置网络所在物理分组的孔，在哪个分组就用哪个分组所设置的过孔。也可以直接点击左下角的设置为默认的过孔，那么CES里整个分组都成默认过孔了，不管你是到哪个层的。根据你的描述你有可能是在CES设置默认分组的过孔和默认孔不一致导致的，自己试验下便可得出结果
