EE2007.9.2的DxD的选项？

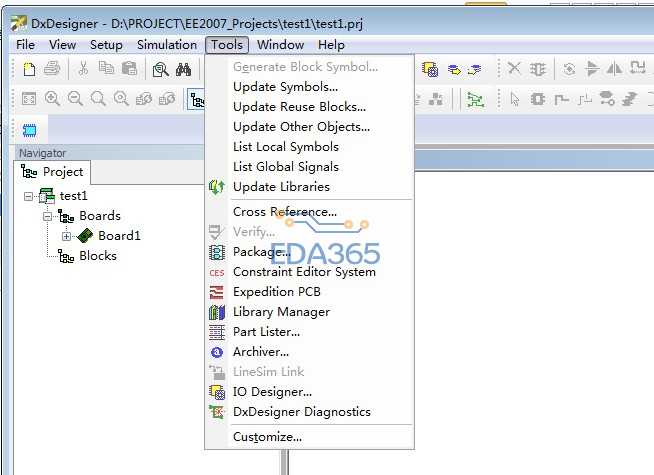

选中Board1或下层原理图，先Verify，如果没错，再用package，正常结束后选Expedition PCB。

楼上正解

我正好也想知道这个问题，可是打开Expedition PCB就一个框啊，什么也没用呢

不光Expedition PCB是这样，几乎所有EDA软件在导入原理图后打开都是一片空白，有的甚至连框都木有。

那如何使导入的PCB显示出来呢?在mentor EE 2007导入到EXPDITION PCB中后?

验证、打包正确后，点击Expedition PCB后，如何在显示的框里找到导入的PCB原件呢?求教

导入的是原理图，并非直接生成PCB，否则也用不着Expedition PCB了，呵呵…
先按照设计编辑边框尺寸，再通过Place布局器件，之后是布线。

我问的是，怎么找到导入的那一堆器件?

搂主需要看看EE的基础教程

基础教程没有啊?谁有给发一份吧，就是不知道则么找到原理图导入到PCB里面的那一对器件呢

不是告诉你了，Place；如果你连看英文界面也吃力，就麻烦了。
