DxDesigner如何出cadence 15.X的网络？
录入：edatop.com 点击：
DxDesigner如何出cadence 15.X的网络?DxDesigner画原理图；ALLEGRO画PCB的方法探讨。请高手赐教。在线等候。

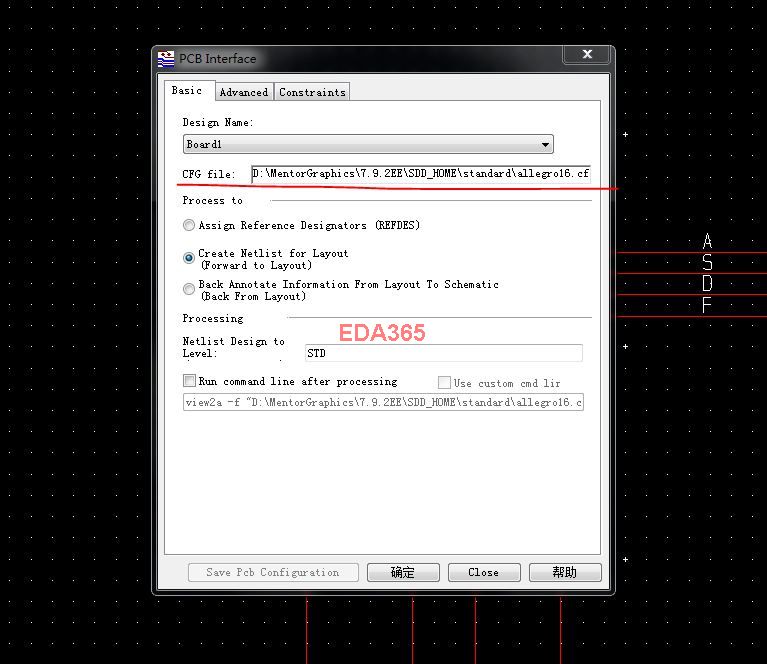

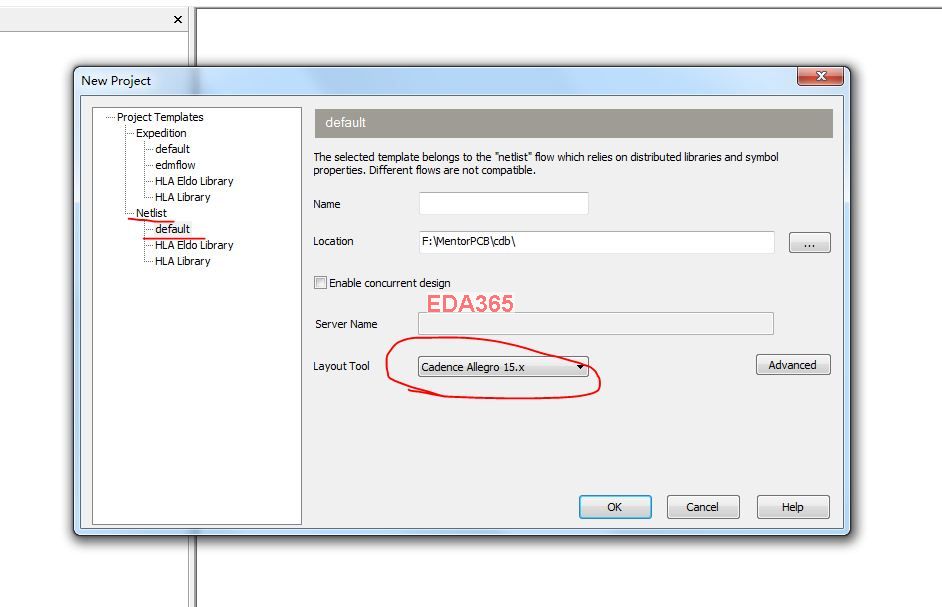

我看了cdb流程也有一个export——>allegro但是没有走通，感觉有很多问题！我只用过netlist流程与allegro搭配过，导网表的过程都是一样的，只有建立工程的时候选择不一样，这个直接影响到网表配置文件，也只有这个配置文件不同而已！
请问元件库应该如何处理?
库， 原理图Mentor的方式，PCB按Allegro的方式
库的话我只说netlist流程，mentor你只用画symbol，不用做cell也不用做part，因为后面两个用不上，allegro只要做package即封装
