DC-DC部分的回路请教

录入:edatop.com     点击:
在DC-DC部分的PLACEMENT ,怎样才算是回路最小。如下图是我的DC-DC的部分电路。请帮忙指点下该怎样摆这个部分呢?,谢谢。

输入电容和输出电容的地要连在一起,并且由输入电容经DCDC再经过电感在经过输出电容的回路要小

谢谢你,可是我还是不很明白,输入电容和输出电容的地要连在一起,是要单点接地吗?

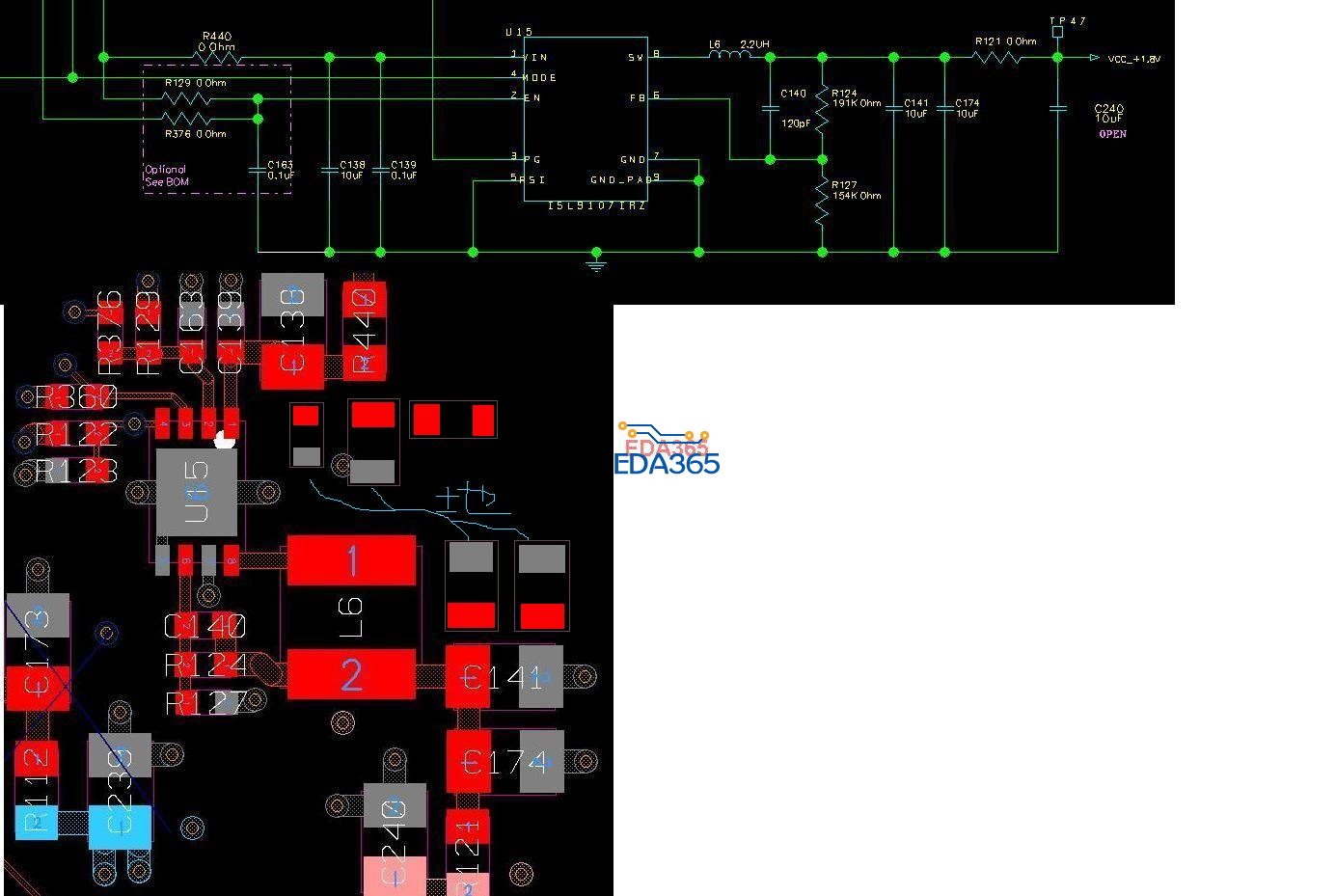

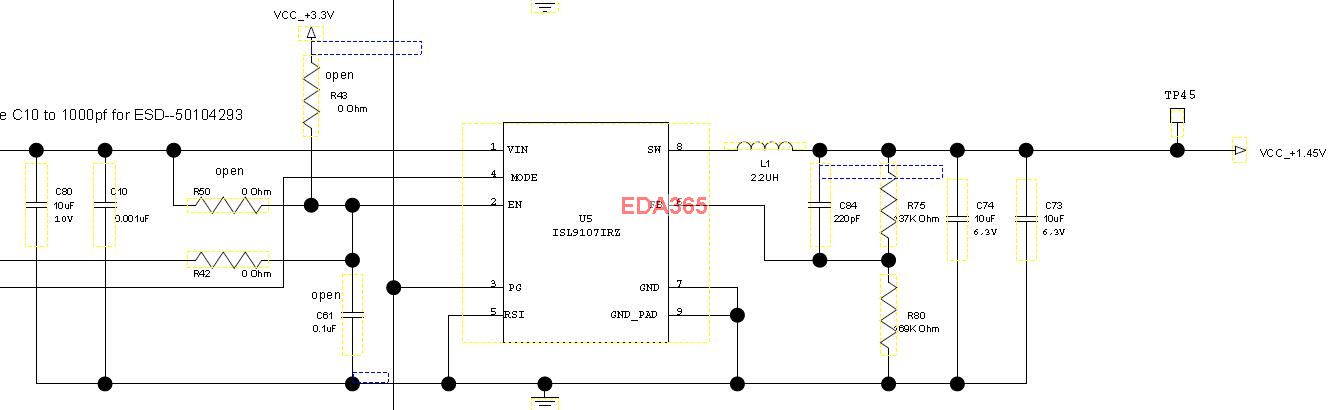

我把我摆的pcb和电路图截图了,gnd 我亮成灰色的了。 我摆的很烂的,大家多提好的建议啊, 多谢.

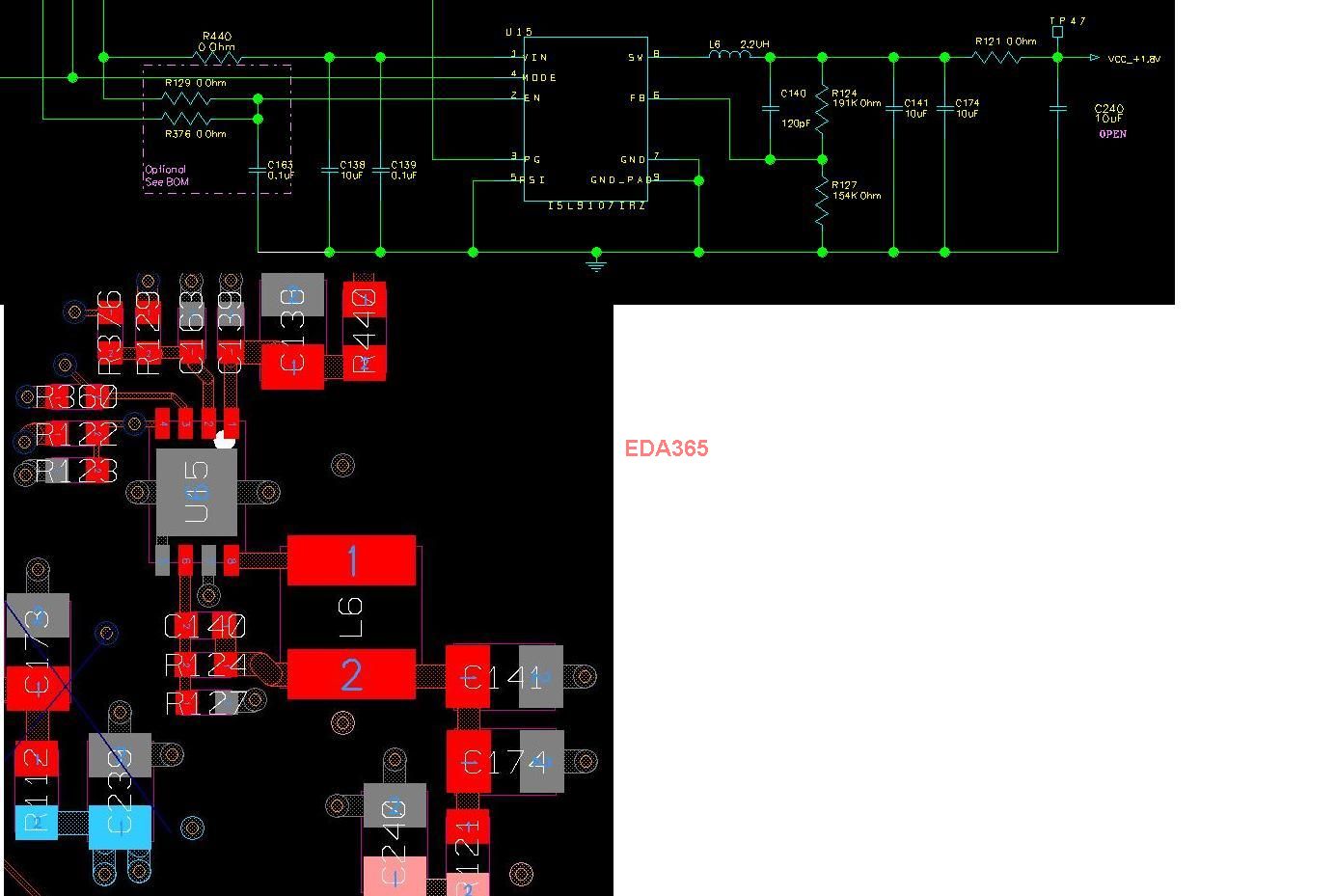

我的布局,请大家给点建议吧。谢谢啦、

个人建议,应该是c139,c130和c141,c174的地连在一起,你仔细想想为什么

谢谢,我想是不是这样做回路是最小的?

bingo,全中,呵呵

现在的回路是不是这样?怎样让这个环路最小


谢谢,我知道了。

gnd 设置为平面后,就没法调整连线顺序了。 是不是只能依靠布局来让回路最短?

个人建议在网上找到该芯片的数据手册后,严格按该芯片手册来布线为好。

这个方法不错,可是,我在网上查到的这个芯片的datasheet ,上没有建议的layout 布局哦。 我记得有些芯片会有,建议的布局。

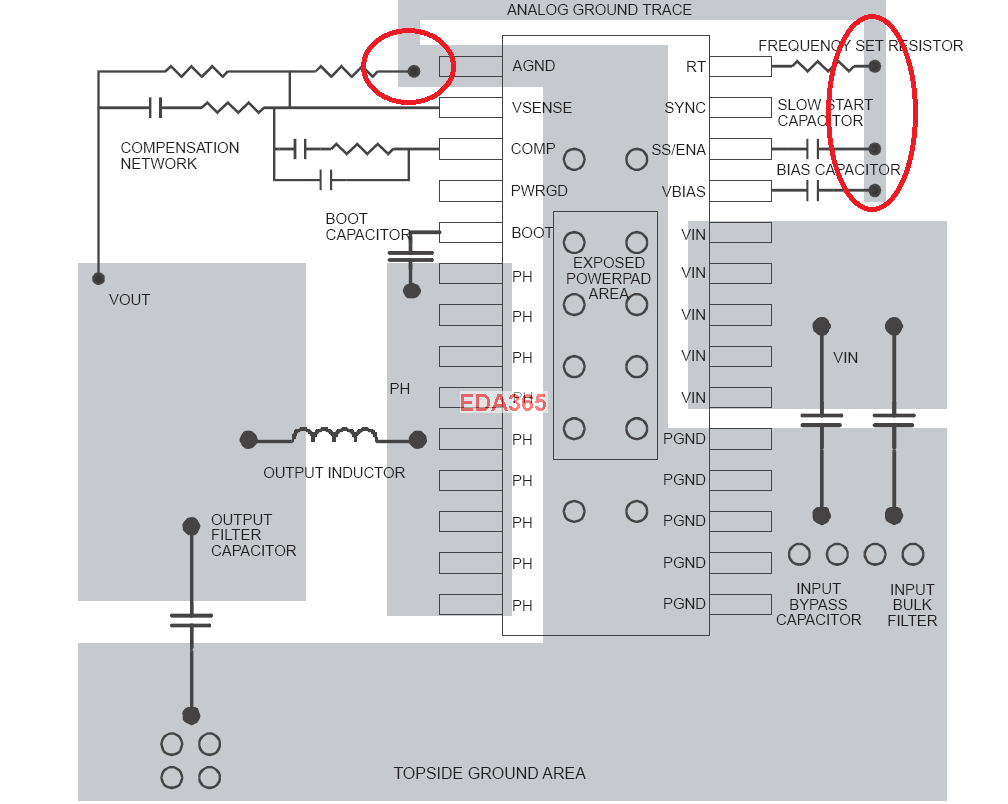

你电源输入处的地和电源输出的地,终究要回到电源芯片的中间那个地。给你截个54610芯片的图片,希望能帮助你理解。
(另外图中红色圈圈标出的AGND其实也是GND,只不过那些地是通过芯片的AGND管脚单点接到芯片的GND上去的。)



多找找就可以找到,有些是有,有些是没的

这样子放会好点


app notes

你这个电源布局问题很多。电源输入和输出部分的地连在一起单点到芯片中心的地管脚上,而且芯片FB管脚那里的电源要直接连到电源输出的孔那里,摆放的时候尽量远离输出的电源管脚,在芯片内部打地孔。还有电源管脚的通道预留的太窄。

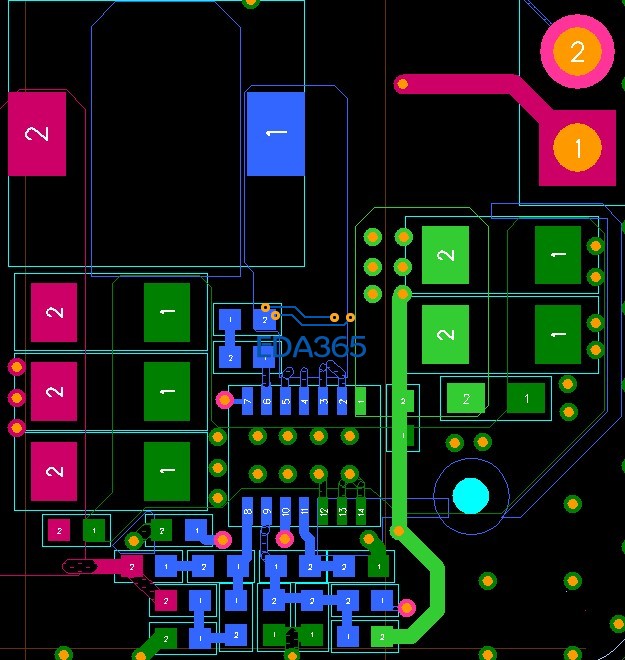

这也是一个DC——DC模块,参考下。


确实摆的很差,可以多看看别个画的板
