请耐心看下小菜鸟的问题吧

录入:edatop.com     点击:

软件版本为EE2005
1、setup菜单下怎么没有CES呢?

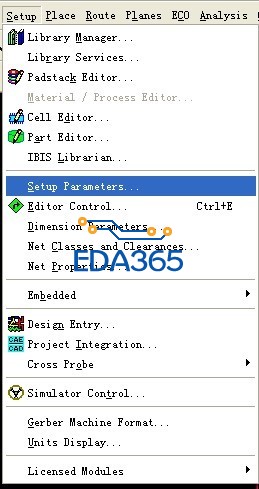

这个是我的菜单

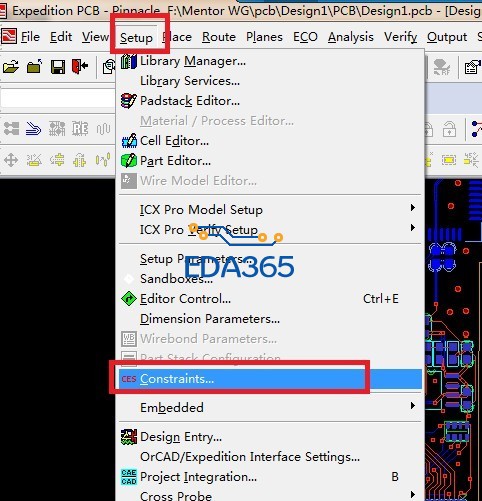

这个是别人的菜单


2、我想将走线在Y方向上挪动20.96mm,关掉drc后,用circuit move&copy命令,ms ds=0,20.96
     结果右下脚提示


但是我单独在X方向上挪动ms dx=1是ok的,这是为什么呀?
百思不得其解,都要睡不着了
痛苦的软件转型期,感觉人都残了……


最下面那个error是我传错图了,删不掉,请忽略

第一个问题应该是软件安装有问题。
第二个问题。你两个公式写的不是不同么?ms dx

我用ms dy=20.96也不行X方向上可以挪动的,Y方向上就挪不动了

经你提点,我仔细看了下help,果然是我错了…………应该为ms dx=x,y
但是第一个问题,不知道出在哪里呢~

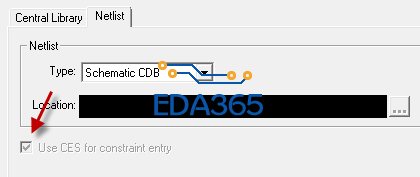

在setup下的project integration对话框里面,点第一行最后那个图标(放大镜+铅笔),把图中这个复选框勾上才表明要使用CES吧

第一个问题是流程上的问题,你没有勾选CES,所以用的是NET CLASS规则设置,

3Q~!打开了
