mentor7.9.4如何导入hkp文件?

录入:edatop.com     点击:

我用Ultra Librarian生成omap3530的库,文件如下:

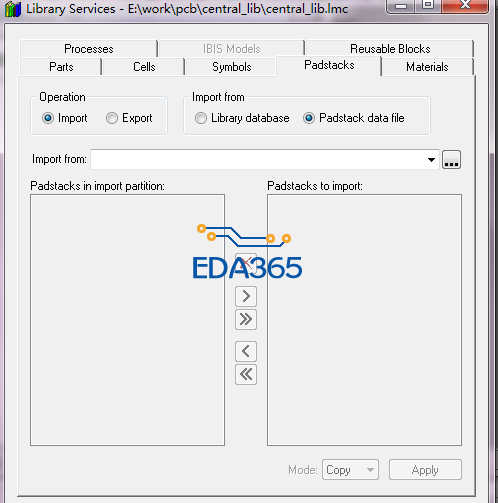

然后打开mentor7.9.4的libray manager,打开Library services,按如下进行设置


在import from中选择2013-06-29_17-28-40_Pads.hkp,系统提示导入失败,日志显示:
Error: Unencrypted data can not be imported.
       Please encrypt the data and try again.

ERROR - Parser initialization error = <3>
就是需要加密的格式,我运行
DataConverter -i 2013-06-29_17-28-40_Pads.hkp 没有提示,但也没有输出文件
DataConverter -w -encrypt -i 2013-06-29_17-28-40_Pads.hkp 提示格式不对
有谁知道怎样解决吗,如何生成正确的格式?

加密问题解决了,看了另外一个帖子:
http://www.eda365.com/thread-29987-2-1.html
不过出现了另外一个问题,Ultra Librariy生成了四个hpk文件和一个symbols文件夹(SymNewDxDesigner),Symbols.hkp不能像其它三个一样在Library Services中导入,它里面的选项卡Symbols只能导入.lmc文件. 通过在导航窗口Symbols分区右键菜单中可以导入SymNewDxDesigner中的符号文件,但全部内容导入后在Parts中没有将symbol和cell的引脚关联起来。
请问大家谁知道如何导入symbols.hkp文件?

我是重新建parts或重建sym:symbols
