mentor ee drc的问题

录入:edatop.com     点击:
exoedion中我在走线的时候由于drc的原因导致线无法走,如何将drc关闭。求教大神

Editor Control > Common Settings > 取消 Interactive Place/Route DRC,会有提醒,选Yes。

我想再请教一个问题
ddr的t形拓扑,ces中如何设置,如何查看其中adc adb dc db的长度。
(d是t点,a是cpu端。)先谢过了

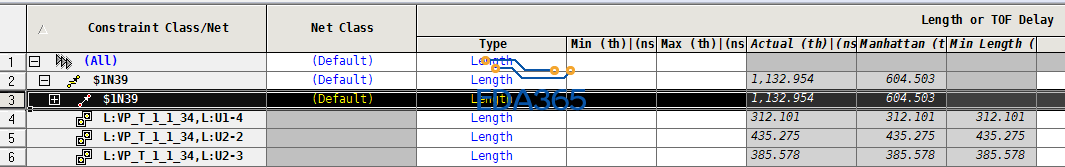

直接在CES里看啊,见图:

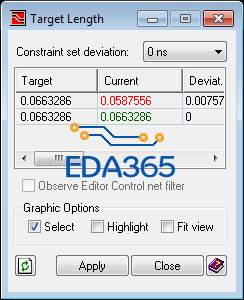

PCB单纯在PCB里,可以打开右键菜单 > Target Length/TOF Delay... > 选任一分支,Current下的就是。

在ces中是不是只能在pin pair中查看不能在from to里面查看

Fromto和Pin pair的含义不完全一致:
The Difference Between From-Tos and Pin Pairs
Often times, from-to relationships can be confused with pin pair designations. To better understand these separate design attributes, please refer to the following definitions:
•Net line ordering/from-tos - Ordered, physical pairings of component pins that instruct the router where to etch from and to when creating physical transmission lines (traces).
•Pin pairs - Electrical pairings of component pins that are created for the purpose of defining electrical relationships between component pins in the form of constraints.

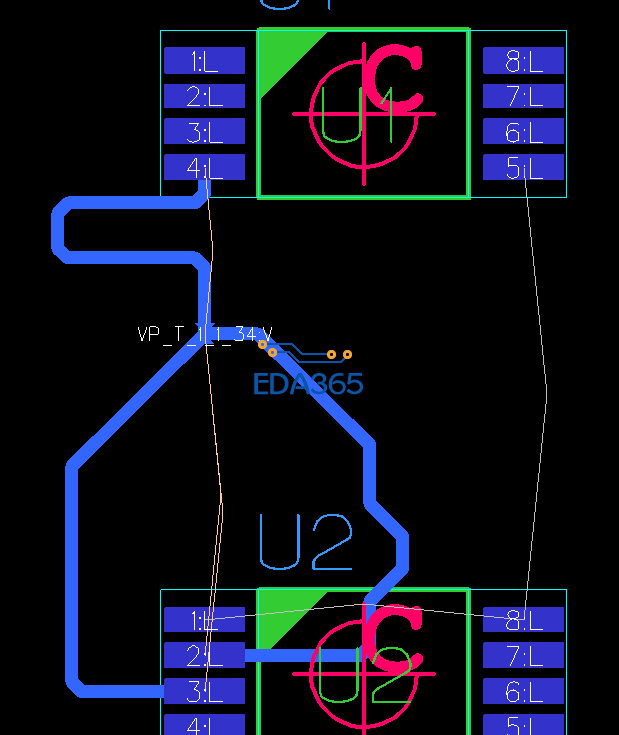

只有定义了Pin pairs,才会生成虚拟节点(Virtual Pins),也就是你说的T点——d,这样CES才能识别同一trace中的不同区段,才会显示各区段的长度;
单纯定义From-to的话,即使实际走线是拓扑结构,CES只识别两个pin之间的trace长度,而忽略拓扑。
