用mentor画pcb时有的芯片无法与其他几件连线时为什么?
录入:edatop.com 点击:
本人第一次画PCB,相当菜,请问各位用mentor画pcb时有的芯片无法与其他几件连线时为什么?
芯片无法与其他几件连线是什么意思,不懂~
就是,举个例子,布线时,想连接芯片的某个管脚和一个电阻,但是无法连接,这个芯片是所有管脚都无法与其对应的器件连接

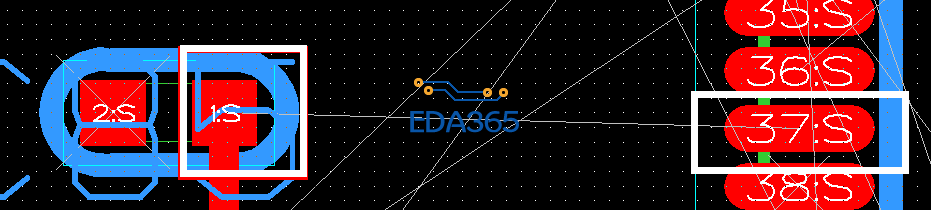

如图
间距设得不对吧,过大了?
刚调整了间距,还是不解决问题。我怀疑是CELL没画对,或是Part没设置对,但想不出是哪错了。
求大神帮忙,急呀!
问题解决,是因为引脚的宽度窄,线宽宽的缘故。
