Expedition PCB出Gerber的Text效果没得AD爽?空心,咋这样...

录入:edatop.com     点击:

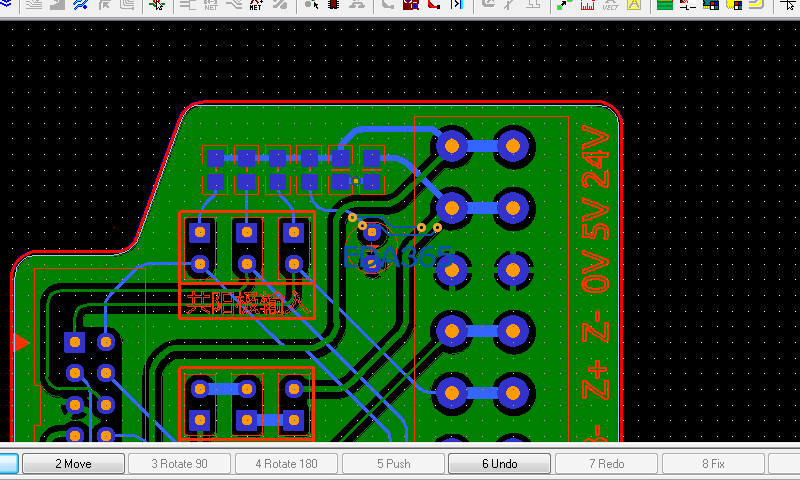

RT,发现ExpeditionPCB出光绘文件,对于txt字体支持不怎么好,要么空心,要么粗的难看,有木有好的办法使用【微软雅黑】啊...

难道我问的问题太傻瓜么

产生丝印时将文字线条适当加大点不就可以了么

把Pen width改成0,试试看。

更改字体也许能解决

谢谢大家,目前只能使用 veribest字体,pen width设置0.1,出丝印时pen width 设置0.01,效果还可以,如若是中文,还是有点看上去别扭。
