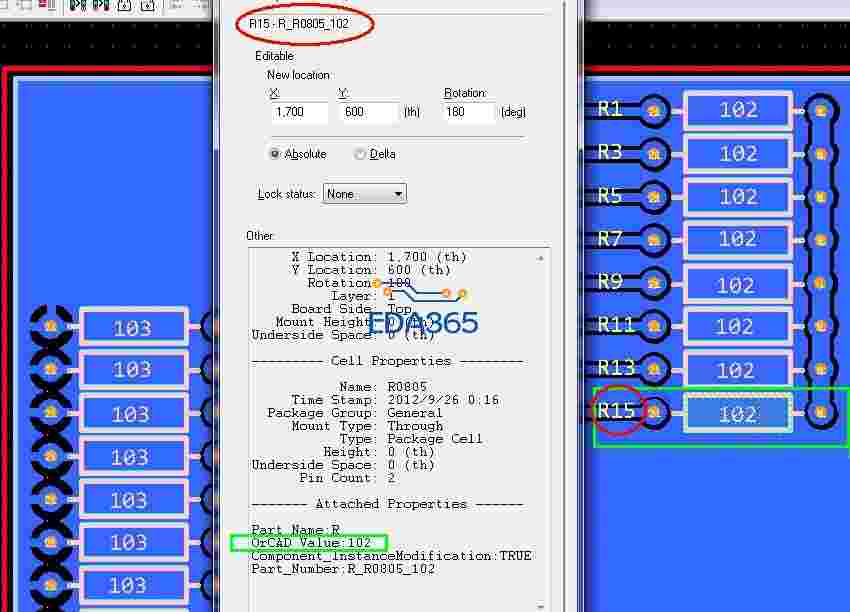

ORCAD to EE 成功 只需要CELL 并显示元件值

小编,可否详述作法,
造福大家.

小编写个步骤撒，谢谢先

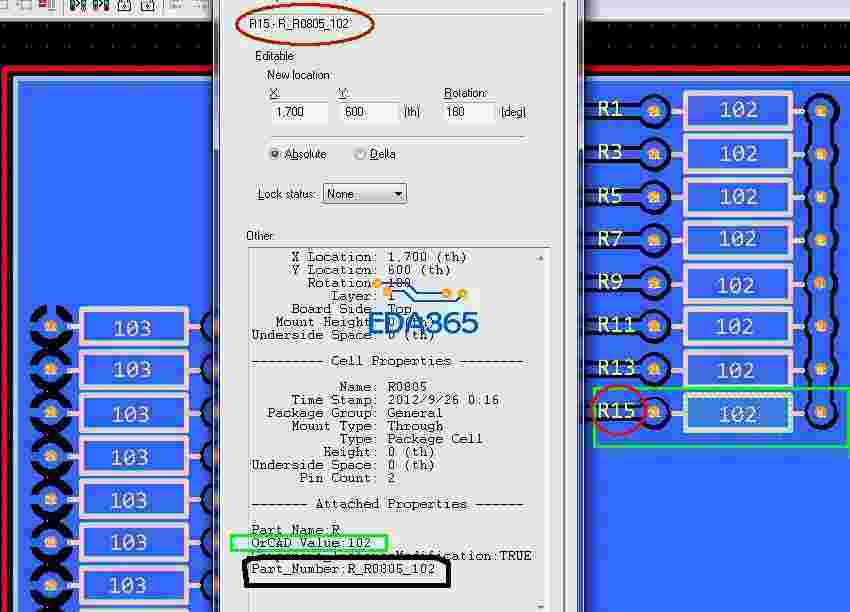

LZ并没有只用cell,如果只用CELL，就不应该有Part Number,见如下LZ所附图最下面，我用黑框标识出来了：

回2，3楼，请参考之前坛里有人说的不需要CELL的贴子，然后在LM做CELL时，加一个ORCAD VALUE值来映射就可以了，大小字好像要记得跟上图中绿色圈住的一致。
回4楼，导入的是ALLEGOR网表，3个文件那种的格式，实际上我中心库是没有做PART.只做了CELL，就导入了。至于你说的不应该，实际就是发生了。哈哈，

晕了，这是什么网络呀，老发不成功

[quote]xiesonny 发表于 2012-9-27 19:03

回4楼，导入的是ALLEGOR网表，3个文件那种的格式，实际上我中心库是没有做PART.只做了CELL，就导入了。quote]
回复:导入的是ALLEGOR网表，3个文件那种的格式，实际上我中心库是没有做PART.只做了CELL，就导入了。
那实际的流程是Orcad Capture --Allegro netlist---Expedition流程,
而非Orcad Capture --Expedition netlist---Expedition流程,
这才是问题的关键！

我说的只是ORCAD TO  EXP。
至于网表嘛，嘿嘿，你明白就好。
另外说一下，原来这样做，正标反标都可以，还是很爽的。

能动态交互吗?我比较关心的。

正标反标操作还是简单方便的，交互选中貌似不行

学习一下！

能否给个详细教程 orcad 生成不了ALLEGOR的网标

然后在LM做CELL时，加一个ORCAD VALUE值来映射就可以了.
这个是怎么做的，我前一段时间也学了一下mentor，在属性里也可以看到了，orcad value  。就是不知道怎么把orcad value显示在PCB上，PADS 也可以成功转到mentor。 mentor转到PADS 有时就不能成功。

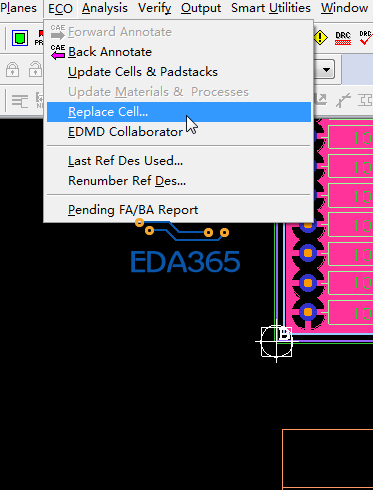

如果元件属性里面确定已经有了那个值，并且你的CELL里面也定义了这个值，那么如下图更新一下就可以了。

LZ既然把这个贴贴出来,请把过程写出来上传,与众童鞋分享你的成功心得,何不为一乐?
独乐乐不与众乐乐！源于论坛,馈于论坛！
see:http://www.eda365.com/thread-80647-1-1.html

领导，既然你有这个要求，我可以考虑一下做一个视频，你不要希望太大哦，我只是考虑一下。
AD和DX的原理图，我觉得都很不错。我更偏向于 AD TO EXP / DX TO EXP 流程。
所以ORCAD TO EXP的流程，我一直不太想做神马视频
不知为何，我一直不太喜欢ORCAD,主要是元件的标号及元件值离元件太远了，超难看，虽然手工能调整，但我画原理图，元件标号及元件值基本不调整位置的了，很不习惯，这两天刚删了ORCAD，，，，，欧欧，，，，

1:关于ORCAD TO EXP的流程，可写个文字和贴图的教程分享下！不需做神马视频.如果LZ有雅兴,不妨先写文字和贴图的教程,再做个视频教程,可谓功德无量,福泽众生！
2:关于ORCAD元件的标号及元件值离元件太远了，超难看，虽然手工能调整，但我画原理图，元件标号及元件值基本不调整位置的了.可以调到你需要位置！关闭栅格,再调整元件标号及元件值,调整好后,再打开栅格.一般画好原理图后,再统一调整元件标号及元件值.
3:在此申明:偶特别钟意OrCAD Capture,可谓一见钟情,一往情深,一生不舍！
OrCAD Capture生成的Netlist,可与其它大多数PCB Layout软件和谐对接！

小编，这个ORCAD的元件值如何 在EXP PCB中显示出来，还搞不明白，求祥细，多谢！

武功秘籍，OrCAd文件现成的多，

重新传一附件，给没看到过的朋友们http://pan.baidu.com/s/1jGpE0ZG

大神能不能再共享下这个视频呢，菜鸟们都需要大神您的视频指导呢。

ORCAD原理图导入到EE里面，布局有没有好点的方法呢
