Allegro PCB 转 Mentor Expedition PCB

录入:edatop.com     点击:
详见以下帖子:
http://www.eda365.com/thread-87102-1-1.html
Thanks
li_suny

好是好,可是Mentor真就成了一个布线工具。

老师,我去下个CAMCAD试试,可我想有个疑问先问一下:不是说EE2007以后的.HKP文件都是加密的,,EE导入的CAMCAD导出的HKP不用加密吗,EE能导入吗谢谢老师

等体会到Expedition的优势后,就很难在转回去了!

CAMCAD4.7输出的HKP已经自动加密了,如果老的CAMCAD输出的不加密,可先导入EE2005然后再升级到EE7.9.X,或者用下面的批处理命令。
@echo off
rem Mentor data decrypt bat -----writed by sunyli
echo Waiting for decrypt 正在解密,请稍等 ......
@echo off
dataconvert -w -decrypt -i cell.hkp -o cell.hkp
dataconvert -w -decrypt -i JobPrefs.hkp -o JobPrefs.hkp
dataconvert -w -decrypt -i Layout.hkp -o Layout.hkp
dataconvert -w -decrypt -i NetClass.hkp -o NetClass.hkp
dataconvert -w -decrypt -i NetProps.hkp -o NetProps.hkp
dataconvert -w -decrypt -i Padstack.hkp -o Padstack.hkp
dataconvert -w -decrypt -i PDB.hkp -o PDB.hkp
echo decrypt end 解密结束!
Pause

噢,谢谢老师。这么快就解答了,明白了。以后可以提取ALLEGRO PADS 这些软件的封装在EE里用了。还有再请教:MENTOR公司的另一软件如PADS9.3用自带的PADS TO expedition translator 转换的库文件和PCB文件也是HKP的,是自动加密了吗。EE可以导入吗?谢谢

Pads9.3 应该是自动加密了的,早期的版本不加密,后来的都加密了。

谢谢,明白了。我正在照着我买的书和前几日的论坛上的视频自学来,画了简单的电路图,就三个件。DXD-EXPEDITION,和orcad-expedition 各一份,已顺利导入了,继续。再次谢谢老师,没有这些资料,会学的很慢很慢啊。过后会会把自己的MENTOR EXPEDITION的学习心得写下,和大家交流共同学习

能否上传CAMCAD4.7,分享一下,网上难找到!谢谢!
邮箱:zhongwaiting@sohu.com

pads9.3里路径\9.3PADS\SDD_HOME\CAMCAD里自带啊, 版本4.8

这个,暂时还不太方便,我再想想办法

查了一下,Pads9.3里确实是有了CAMCAD4.8,但貌似不支持转换,仅用于生产制造方面。

能不能用EE画完线之后再转回Allegro呢?就是纯粹的利用EE作为布线器使用!

应该是可以的,不过我没有试过。

ee05  ODB++怎么出的啊?


菜单Output-->ODB++

小编,我安装了个CAMCAD4.5版本的。现在有几个问题,解答!谢谢!

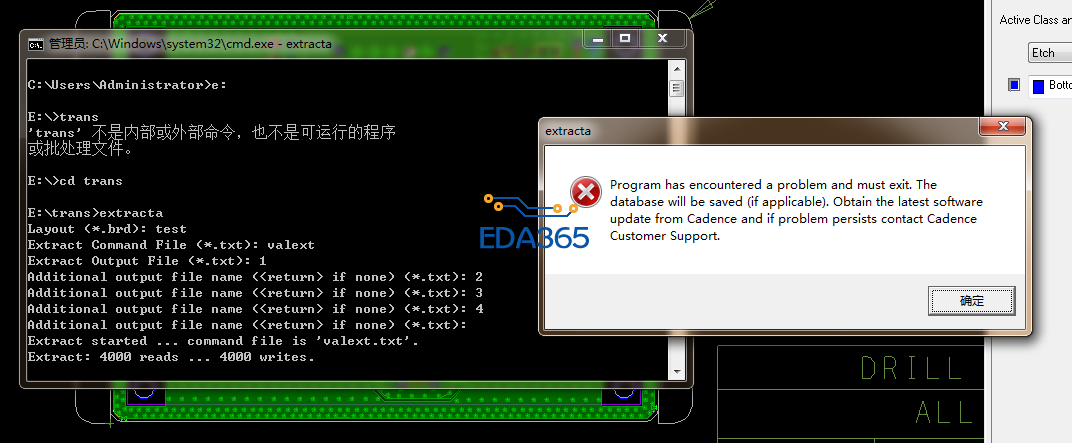

问题一:我在用cmd.exe出4个txt文件时,出现了以下报错?(注:四个文件还是可出出来的);

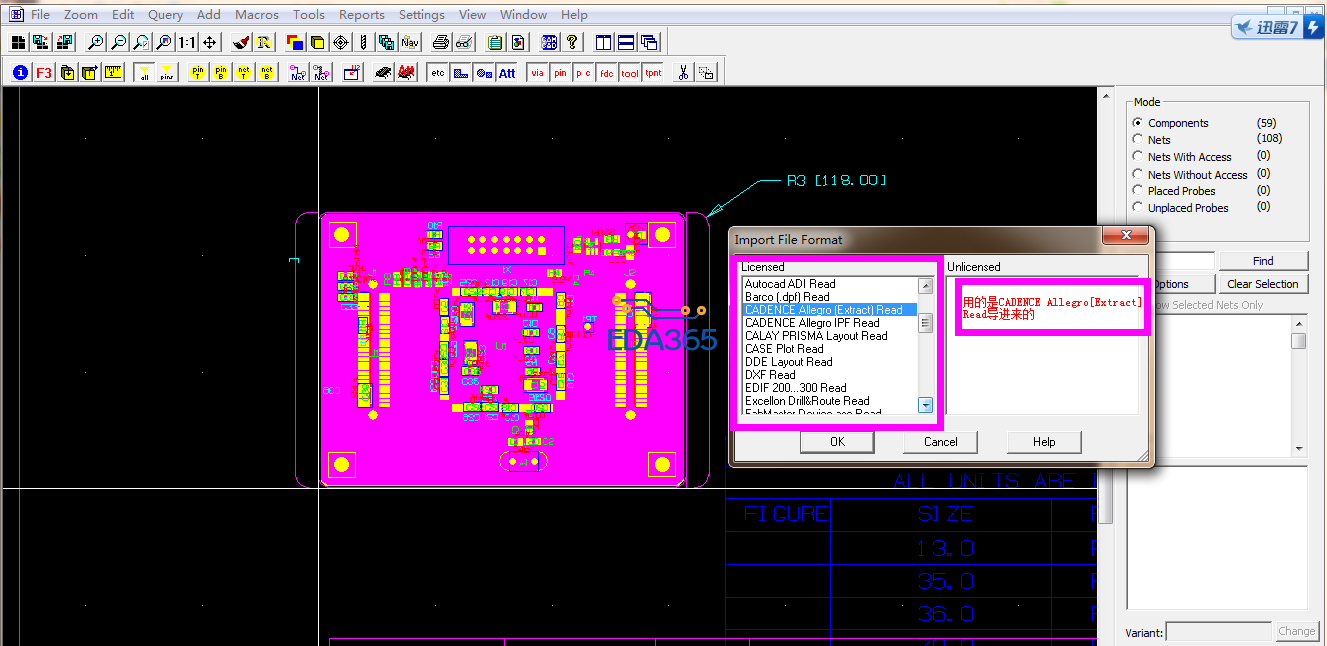

问题二:在用CAMCAD导入时,用是Cadence Allegro【Extracta】Read;
问题三:在用CAMCAD导出时,没有PCB Expedition Write选项;




camcad 在pads9.5里有吗?

问题1,出错应该是Allegro版本太高导致的,但能输出文件就可以。
问题2,导入是应该选择这个选项。

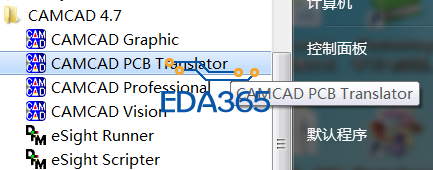

问题3,应该用CAMCAD PCB Translator,而不是Professionnal

有,但不是PCB Translator。

谢谢 必须用4.7吗?

老的版本其实也可以,只是输出的文件不加密,无法导入EE7.9.x版本。
CAMCAD4.7下载地址:
http://supportnet.mentor.com/dow ... d=true&reason=0

CAMCAD Professionnal 转 CAMCAD PCB Translator,请下叁数:
CAMCADPro.exe /PCB_Translator

安装好后有四个选项,选PCB translator即可。


批处理文件处理时会报错,该怎么解决

这个解密会报错,该怎么解决

能不能给我发个软件,邮箱:
sxtzlong@163.com
谢谢

不好意思,我发不了软件。

C:\mentorGraphics\9.3PADS\SDD_HOME\CAMCAD\CAMCADPro.exe /PROFESSIONAL启动PROFESSIONAL版本。
C:\MentorGraphics\9.3PADS\SDD_HOME\CAMCAD\CAMCADPro.exe /PCB_Translator启动PCB Tanslator版本。
C:\MentorGraphics\9.3PADS\SDD_HOME\CAMCAD\CAMCADPro.exe /Graphic启动Graphic版本
论坛上有这个~

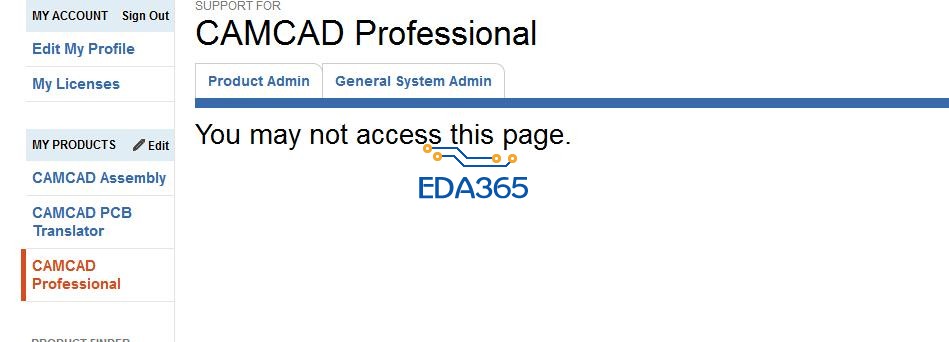

CAMCAD怎么没法在官网下载,怎么下载啊,求指导?


怎么无法打开下载页面啊


正版用户应该可以正常打开下载,木是正版用户的话可能出现上面问题,我同样遇到未解决……
