请教：Dxdesigner中Pin Number 显示

在 Dxdesigner 中，我用Dxbook。为什么有些器件的Pin number可以显示，有些不可以呢?如下图。
1.我已经在Symbol库中设置为 Pin number 显示
2.我的 Dxdesigner 中的 setting 也设置为 Pin number 显示
3.Package 后的Pin Number 是显示的。
可是，为什么之前的有些显示有些不显示呢?望高手指教啊?

应该是因为需要pin mapping的问题吧

rickleaf, 你说的是在Part里面坐Pin mappin吗?我是做了，难道是不对?马上测试下.

问题解决了，是DxBook的问题。注意，Dxbook的Title最好不要重新在配置文件中改。我原来的Part Number是由在配置文件中由其它的改过来的，现在统一了就ok了。
谢谢 rickleaf 的指导 。

用PARTS VIEW放置PART,PIN NUMBER无显示,
用SYMBOL VIEW放置PART,PIN NUMBER有显示,
请问式何缘由?

DX就是这样的，你如果使用Part View来放置元件，只有在通过Package之后才能出来

但可以使用如下方法来实现：在Part View里点开Part下的Slot的加号，再点击数字或字母即可了

另外注意，使用Symbol View调用的器件是无法导入Expedition里的

不用打包也能显示的，如楼上所说，如果是PART，要点一下SOLT下面的数字符号就有了，不点是没有的，只能打包才有。
另外，楼上所说的SYMOBL调用器件不能导入EXP，其实是可以的。只要调入后，填入PART名称就可以，只填这个就够了，

呵呵，看来想法不一样，结果就不一样，我的想法是调用出来的器件一般不去修改，直接就用，所以没有考虑过再去填写Part Number这种做法，不错，只要填了Part number这个属性，确实可以Package和前标到PCB里

呵呵，看来我曲解大哥你的意思了。哈哈
放入元件一般都要修改参数吧，比如元件值，我是指电容与电阻。一些唯一参数的元件，我才不动。比如固定了型号的IC.

一般不改，阻容件使用DataBook

你不改也行，但只能每个电阻电容不同的值都做一个了。这样太麻烦。大公司可能这样用吧，反正仓库库存什么用什么，
呵呵，我还是觉得电阻电容做一个足够了。对应封装名就可以了。至于元件值还是原理图中修改比较方便。

这或许是DxDesigner的BUG,一般放置元器件,所得即所见,者样比较直观,Package应对REFDES,SYMBOL引脚与CELL引脚得一一对应等相关PART的参数关联,而不应在PARTS VIEW中放置元器件后不显示PIN NUMBERS.
      在这方面,DX应有所改近进,方便操作！难道是中西方软件使用的习惯不同?
     DX是Mentor收购其它的EDA公司的VIEWDRAW后更名为DX的,鉴于DX的不易操作及界面的不友好,说明Mentor还没有很好地吸收和消化DX,使之更好地与EXP融为一体,如同PADS LOGIC和PADS LAYOUT的紧密融合.DX要取得如同OrCAD Capture一样的成绩和受欢迎度,Mentor还要进行不懈的努力和更大的力度！还有更远的路要走！犹如"EXPRDITION"的中文意思:远征！

这个你在part view里面调用 ，有一个是不带pin number的  有个是带pin number的  点开那个加号符

能否请小编详细的说一下，我也遇到此问题

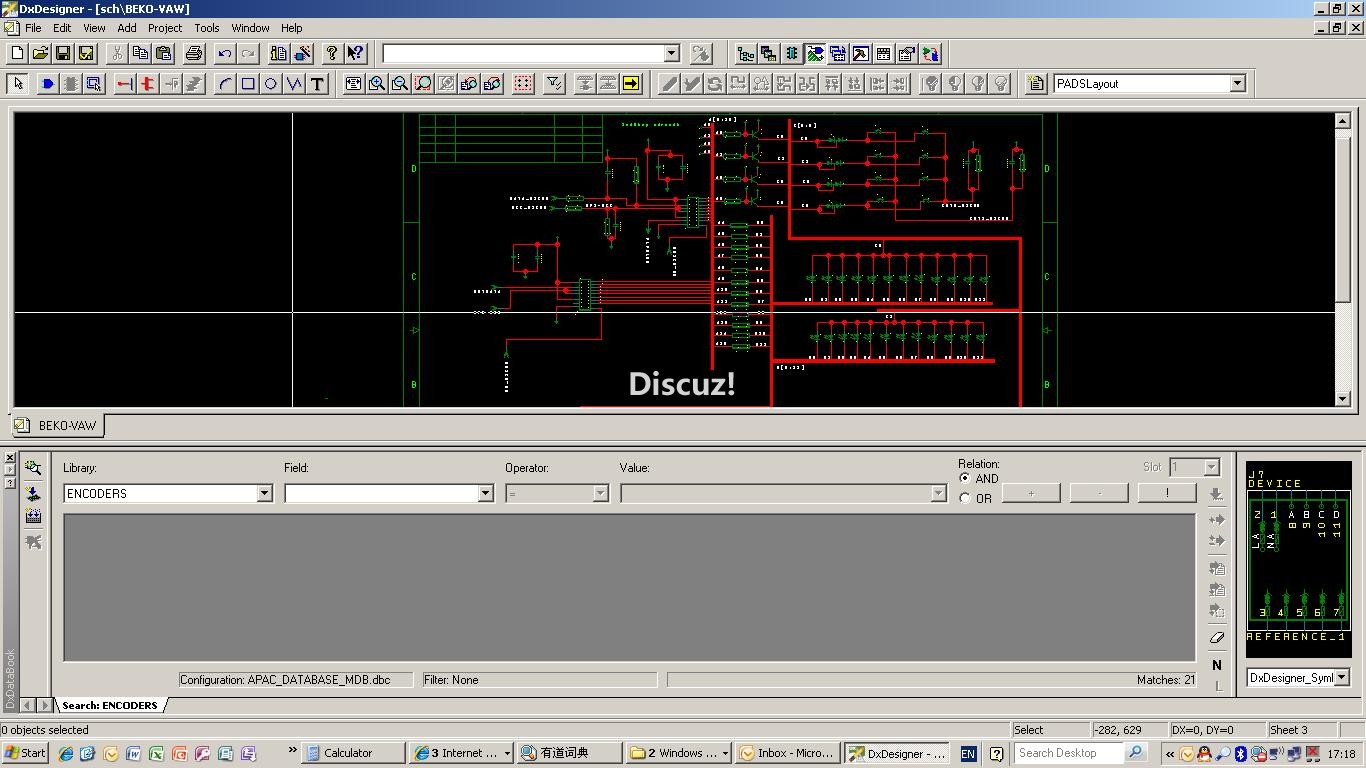

为什么我的界面没有part view 图标? 之前一直用mentor的logic和PADS，现在改用DX，觉得mentor真的很烂

是这样，就是说，如果你的数据库中的一个栏的名称是，比如说“part value”，那么在Dxbook的设置中也设置为这个名字，这样就ok了。我原来的理解是两个可以随意起，Dxbook的设置可以设置关联，这可能是软件想达到的目的。可我实际发现最好还是一样

我刚才看了下，我也没有找到 part view 图标, 我想这是这样，如果用Dxbook的话，就不会有这个图标了。这个图标我记得好像是用在另外一个流程的，是“netlist吗?我不确定”。

有两种方法：
1.在放置的时候，就要选中slot那一栏，要有数字，不要有空白。
2.放置后，选中要显示pin脚的器件，按空格键，会出现comand line, 输入pdbslot，选中数字，就可以了.
