Expedition相同网络设置问题
录入：edatop.com 点击：
各位有没有遇到过设置相同网络的问题，Expedition里只允许设置相同网络的过孔，如果想更改一个相同网络过孔和焊盘的间距，都无法实现，其他的EDA软件可以轻松实现，比如PADS、Allegro，大家有没有好的建议。
怎么没有?规则设置。你愿意定义多少个方案都可以，在每一个方案下都可以单独设置，然后在layout下对某个区域设置rule，rule选定你想要的方案。
楼上兄弟是没有明白我的意思，你说的方案是Scheme吧，这只是区域规则，和相同网络没有关系，你能找到Same Net下的Via对Pad吗?
我需要的是比如我一个网络为A，我想要所有A网络的过孔和A网络的焊盘的间距为2mil，而A网络的过孔和其他网络的焊盘等要4mil
，怎么设置?不要告诉我使用Net Class，用Net Class是可以实现，但我一个板上如果有500个网络，我难道一个一个全部设置为Net Class吗?
net class to net class
哦/是这么个意思啊。
那软件不是万能的，你只能迁就软件，除非你能影响mentor让mentor工程师照你想法改程序，哈哈。
用Net Class是可以实现，但我一个板上如果有500个网络，我难道一个一个全部设置为Net Class吗?
是啊?但其他的EDA软件实现这个功能是很容易的，感觉Mentor有些地方的流程太死板了，比如不能在Draw Object不能使用自定义的填充，只能是不填充或实心填充；比如在建库时想将通孔Pad不加孔（用来做特殊的用途），都不允许建立；还有现在的软硬结合板设计和普通的PCB或FPC有差异，用Expedition实现很困难。

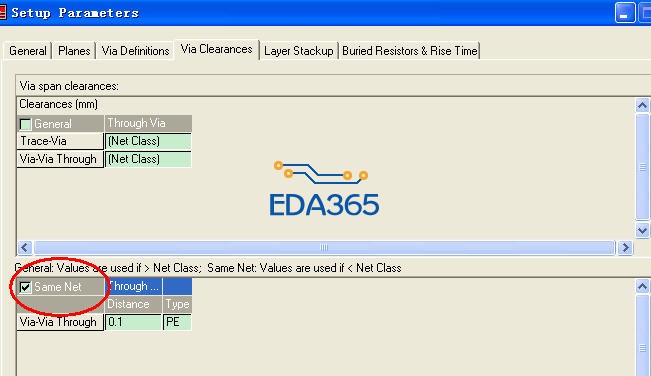

是指这个吗?相同网络的
这里只允许设置相同网络的过孔，我要的是相同网络的焊盘和过孔，或焊盘对焊盘
