打孔之后,为什么不可以布线?

录入:edatop.com     点击:

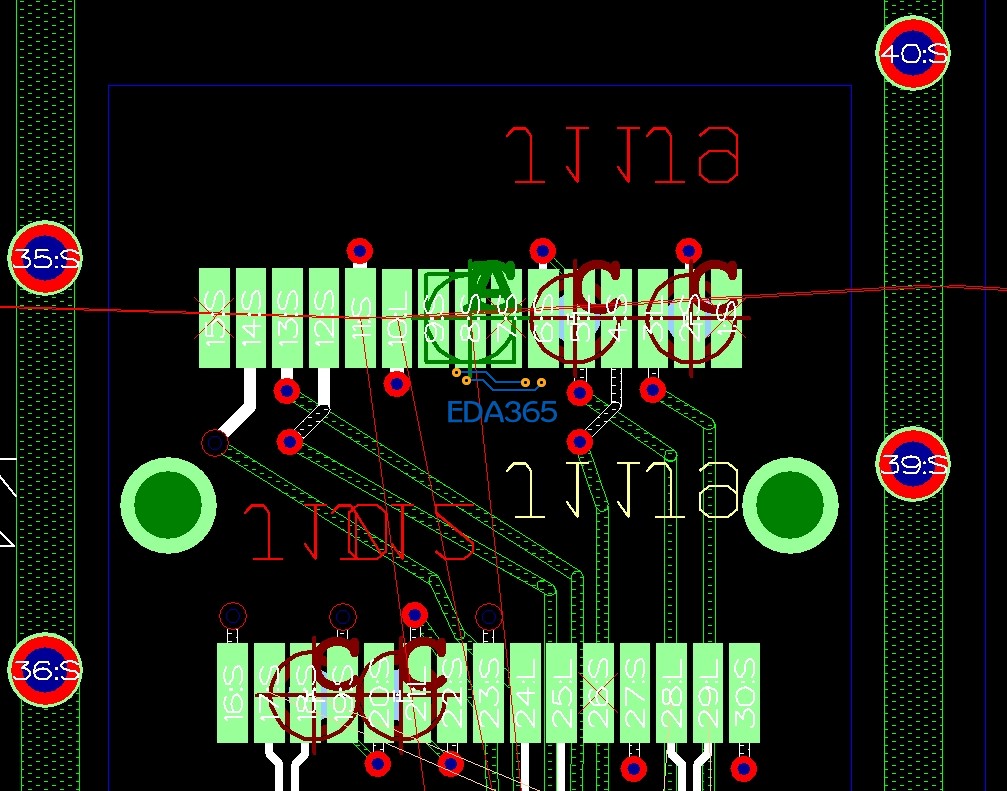

图中的编号10和11的引脚,为什么不能布线呢?显示的问题如下:


显示的问题


孔已经扇出来了还不能走线吗?排查一下规则。是不是规则设置问题。

完全看不懂,是不是线设得太多大条了,跟旁边的东东挡了

报的错是你当前走线层是不允许走线的,检查一下是不是设置成电源平面了~

分配网络弄错了,感谢!

分配它不能走绿色那一层,改过来了,感谢~

约束条件设计不对,谢拉~
