Library manger中符号不能在DxDesigner中显示
录入：edatop.com 点击：
本人初学mentor，在Library Manager中创建了一个symbol，为什么在dxdesigner中找不到啊， 望各位指教，谢谢！
在DXDataBook→SymbolView里面

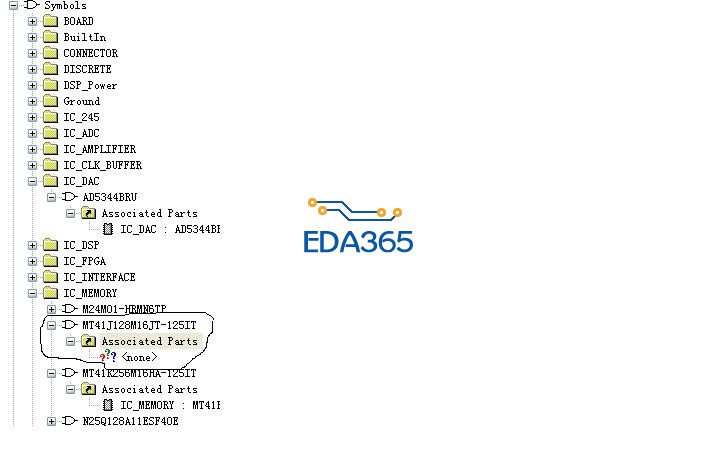

Symbol、Cell、Part是三个不同概念，Symbol + Cell = Part，你划线的那里，Associated Parts下没有内容，应该是该Symbol尚未用来合成Part，所以没有关联的Part可显示。
嗯，是的，刚找了，如果要在partview中找的话是不是要创建一个关联的part，我不知我做的对不对，但到下面的情形便不知怎么做了，请赐教，非常感谢

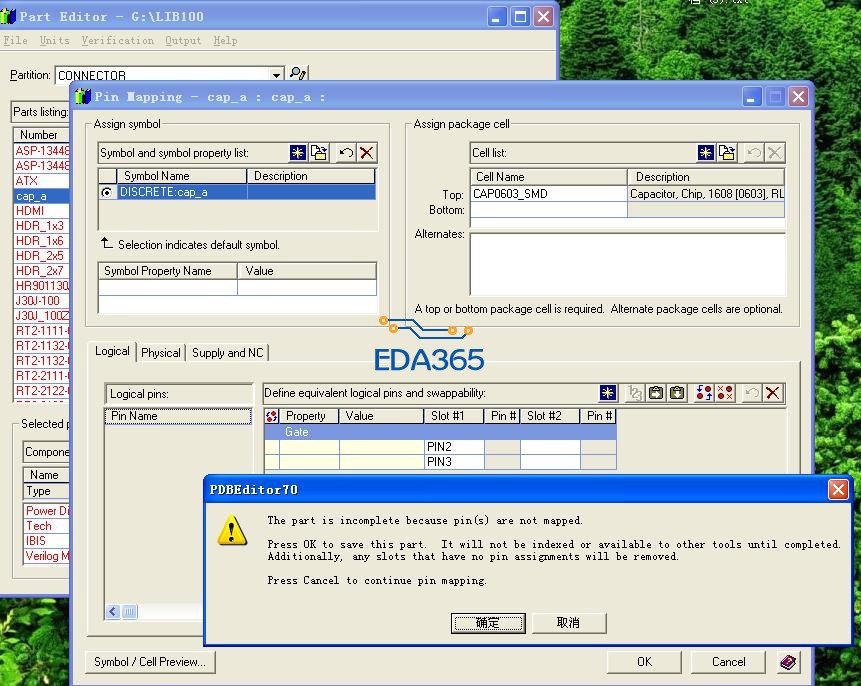

嗯，我想也是的，是不是应该关联到一个part，我试了，但是走到下面的情形便不知怎么做了，好想说是pin没有映射成功，请指教，谢谢！
这种简单器件，选Symbol的时候，Number of slot填1，下面两个include一般也勾上，点OK后，基本上就自动做好了。
我选了，但还是不行，不过很感谢你了！

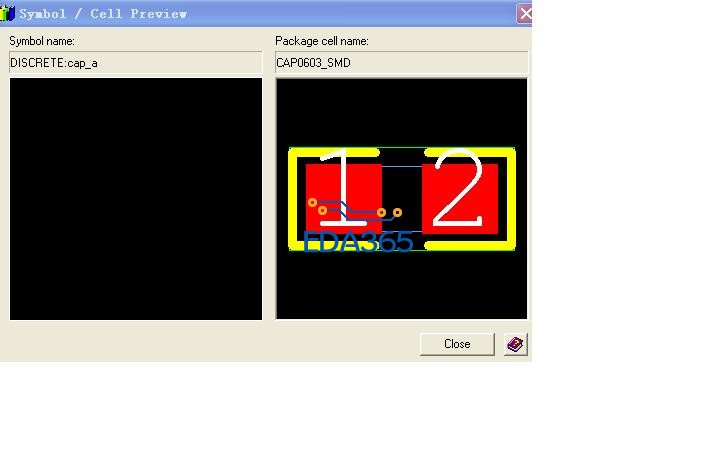

是因为你符号的引脚号是 2和3，但是封装的焊盘号却是1和2，不匹配，将符号的引脚名改为1和2就行了.
