新手入门，资深工程师帮看下，不胜感激
录入：edatop.com 点击：

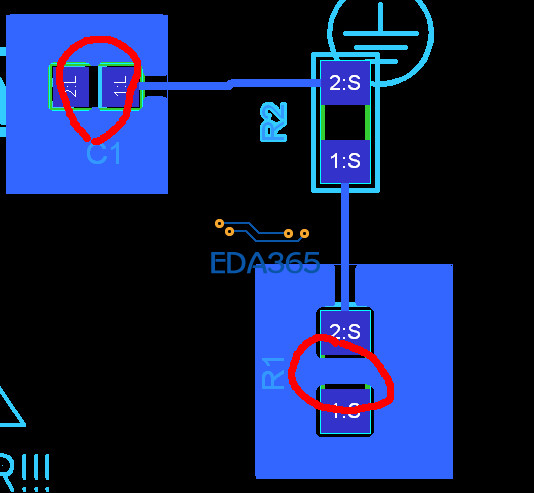

如图中两个电阻铺铜，两个电阻都是我同时做的，为什么铺铜时有一个电阻中间也被铺上铜了，有一个没有。这个是怎么控制的，请求帮忙，非常感谢。
如果想控制电阻/电容中间不能走线,需要在封装库中添加routing obstruct (trace),这橛就可以了,在EXpedition中用规则设置不太好设置,因为器件pin到pin间距有大有小...
恩恩，先试试，谢谢
也可以在pcb中画一个plane obstruct
试试改一下铜皮的属性
