FabLink XE中如何放置环形排列的邮票孔？

用Expedition PCB画一个圆板，用FabLink XE拼版，但出现一个问题，邮票孔无法精确的环形排列。
FabLink XE中无法用Keyins命令阵列粘帖邮票孔，但以前邮票孔是直线排列，用个笨方法，画个辅助圆，然后阵列，定下位置，再一个一个手工放置到辅助圆内。但现在是环形排列，辅助圆也无法环形布置。还有下面两种方法，但感觉都不好。
1：做个器件，器件可以用命令环形排列。
2：在别的软件，比如autocad中定好位置，然后导入FabLink XE中。
感觉这两种方法也都很麻烦，不知道大家还有什么好的方法呢?感觉FabLink XE中放置邮票孔真是一个麻烦事啊。

兄弟这个拼版教程有么?我没试过，能否简单介绍下使用过程！

没有教程，都是看他的帮助文档加上自己摸索。这个使用也比较简单，界面类似EXP，执行Place->Design Placement，选择需要拼版的PCB即可。剩下的东西，比如工艺边，邮票孔什么的自己加吧。

小编可以详细的讲讲如何拼版吗?
谢了先！

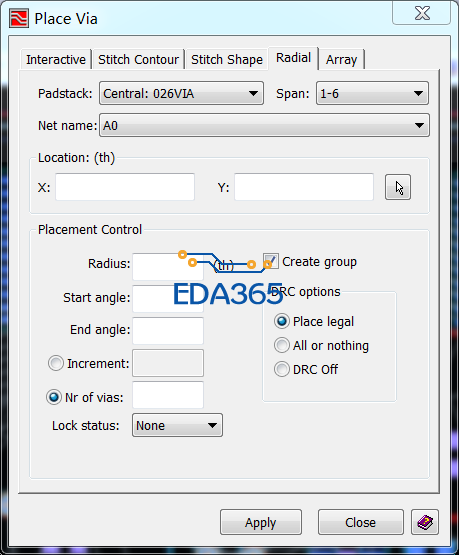

不知道邮票孔在你的设计中的作用，Expedition的RF功能中有一个放置5种类型的阵列过孔，不知能否满足你的要求。

我三楼说了大体步骤了啊，你可以试一下，遇到具体问题再讨论，否则真不知道该从何说起。

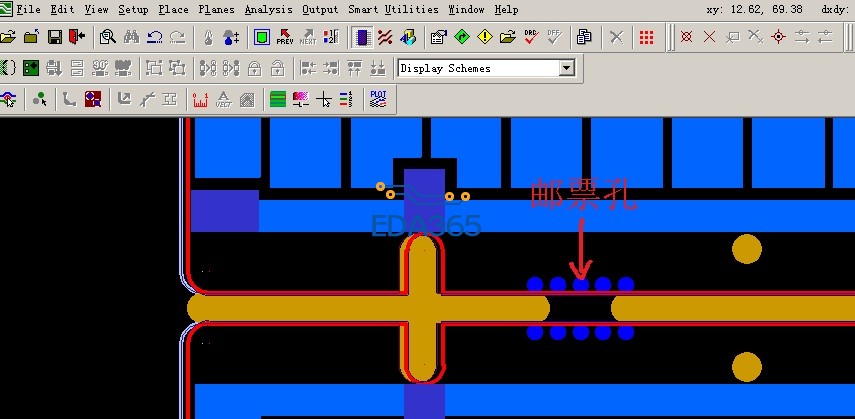

谢谢指点。邮票孔就是拼版的时候，板与板之间打上一些小的非电镀孔，焊接完成后可以容易的掰开板子。在FabLink XE是用Shearing Hole来表示邮票孔的。见下图。
邮票孔和过孔不同，邮票孔不电镀。再一个那个阵列过孔是在Expedition pcb中的功能吧，我这个是在FabLink XE中的。FabLink XE和Expedition pcb很不好的一点是有很多元素无法用Keyins命令阵列粘帖，比如FabLink XE中的Shearing Hole，Expedition pcb中的Mounting Hole。还有一点，怎么用用Keyins命令环形阵列一些元素?以前好像试出过，现在怎么也搞不出来了。
对于我顶楼的问题，我现在能想到的笨办法就是画规定长度的辅助线，辅助线可以旋转任意角度，然后再用Hover snap的功能捕捉辅助线的端头来放置邮票孔。但这样也是得一个一个放置，比较麻烦。不知道还有没有更好的方法?要是能用阵列就好了。

目前看来对于Mounting Hole和Shearing Hole确实没有阵列化的放置方法。

嗯，这样太不方便了，希望以后的版本中能改进啊，要不然还得一个一个放置，真是个令人头痛的事啊。

这个软件非常鸡肋，我觉得直接在pab中手动拼板。

而且，人家allegro也没有专门用个软件拼板啊。

反过来那我也可以这样说，ee和AD都有专门的拼版工具，你allegro为啥没有?
