Mentor里有没有什么好办法推直一些线的拐角

录入:edatop.com     点击:

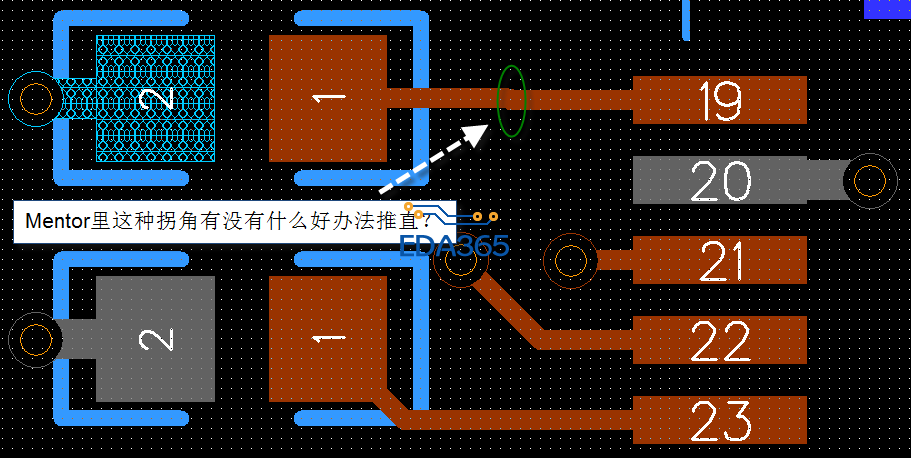

求教大神Mentor里有没有什么好办法推直一些线的拐角?如图:


semi fix 然后把这个拐角推到pad里。

拐角在PAD里面了。还有什么关系呢?

我也觉得EE这点很不爽,累死

你这个问题是两个焊盘中心不在一条水平线上,水平布线不可能推直;
在Plow的modes里选中Angle,布线时,用F3切换到Angle Plow,可以在任意两焊盘间拉直线,或许这是你想要的效果。

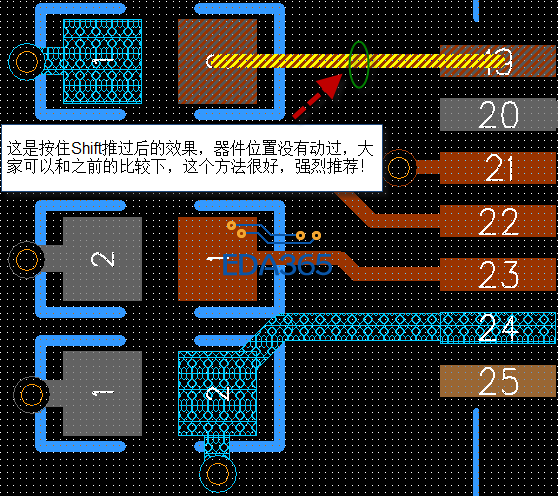

按住SHIFT 然后推线可以直

同意ray的说法,我也是这样优化线的

一根线的两个端点在一条直线上才能没有拐角,否则一定会有啊

强烈推荐小编ray的方法!


我刚才在路上试了,确实能推直,但我怀疑在你显示推直效果的配图里,高亮部分显示的不是完整的net,我试下来是这样的:
最初:

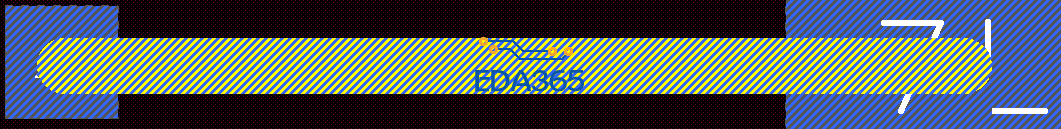

按Shift推直,单击高亮时没有拐角:

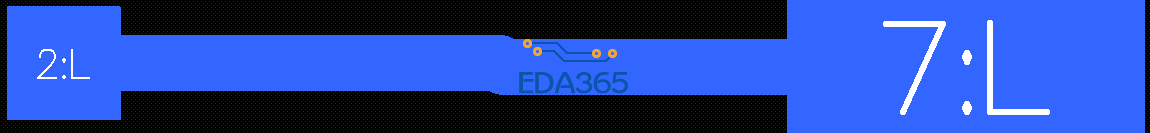

双击全选,左端出现小拐角:


也就是说ugqy说了思路,ray说了方法,两人是一致的,呵呵……
不在同一水平线上的点,水平走线能推直……这不科学啊 。

嗯 2005版本不带shift推直功能的。
