ee画ic引脚焊盘间距确定问题
录入：edatop.com 点击：
一般IC器件的数据手册中只会说到器件两侧引脚 的距离，但是ee中画cell时，却要用到两侧引脚中心的距离，各位大神一般怎么确定啊！新人求问啊
“一般IC器件的数据手册中只会说到器件两侧引脚的距离”，这是几乎不可能的，另外，具体是什么封装，名称也不说，没法帮到你，呵呵……

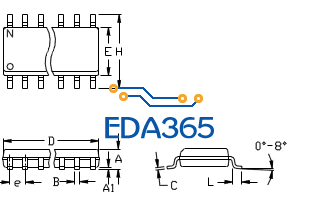

比如SOIP封装啊， 比如ee中要求是，如图1所示，但是一般数据手册都是这样的 见图2
图2
图1
比如ee 中 也就是图1中 竖向 两侧引脚的中心距怎么定啊? 有没有什么大概的规则之类的
图中的数据不再是引脚了，而是焊盘，呵呵……
现在做这类标准规范的IC焊盘，基本都依靠Mentor的一个叫LP Wizard的软件，最新版本是10.5，直接对照图纸输入参数就搞定，去找下载鸟枪换炮吧。
