请一个产生网表的问题?

录入:edatop.com     点击:

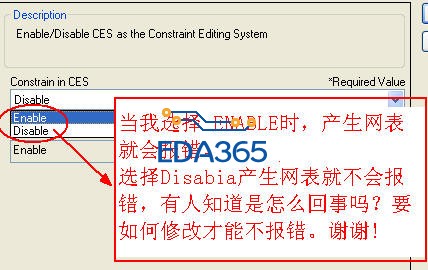

我用DXDesiger原理图产生网表时,选择带规则就报错无法产生网表,选择不带规则就不会报错可以产生网表。请问在带规则的情况下。要如何修改。产生网表才不会报错?谢谢! 如图。


这是神马菜单窗口,CDB模式吗?貌似不用选这个吧

不是 ,是原利图在产生网表前的是设置窗口。


哦,你这个是05版的吧,搞不清楚。我用的7.9.4

这个是2005版本,不知要产生什么格式网表,另外,网表中通常也不包括规则。

2005好象启用CES后只能用CDB流程,不能用网表的。时间旧了,记不清了。

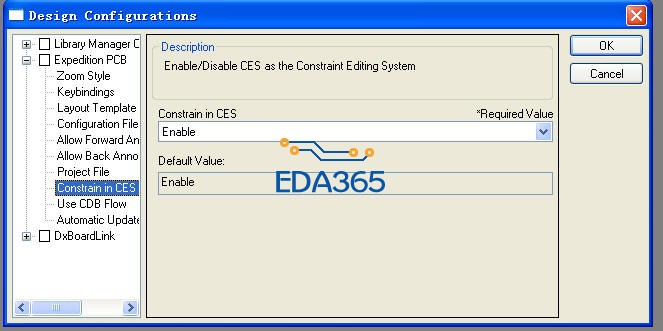

恩?神马情况,我一直都是选择enable的,没有报过错哦,能不能把报错的图贴上来看下?

你是不是用的不是CES这个规则?是不是原始的那个Net  Class?看一下你的原理图是哪个规则?

可能记反了,可能是启用CDB流程后,必须用CES。

紧挨着下面的那一项“USE CDB flow”是怎么设置的?正常启动CDB 流程才启动CES。否则没有意义。小编能把网表的报错发上来看下。

和这个没有关系,我在05下生成过网表。

你们一个DXDESIGN,一个Designcapture,肯定不一样啦。
