Mentor expedition PCB Board Outline

录入:edatop.com     点击:
想将CAD板框图导入 Expedition PCB作为PCB的外框图,请问哪位高手有操作说明吗,或是相关的参考资料~~谢谢啦

亲自动手导下不就知道了

CAD板框图在CAD中做成一个闭合线圈。然后就可以在PCB里面变成outline了。
分段的线是不可以的。

用Auto CAD画板框生成的是DXF文件吗?

直接导入,如果不是闭合的转成闭合的就可以了,然后换到OUTLINE层就行了(一定要是闭合的,不然转不成)

我的做法是导入后再在expedition pcb中闭合,因为CAD我基本不会用

是DXF文件,但好像07版的DXF不认,04的可以。
导入时,单位选择th,可以导入并显示,但大小不对,会小很多。
可导入时,单位选择mm,显示导入成功,但PCB上没有显示……

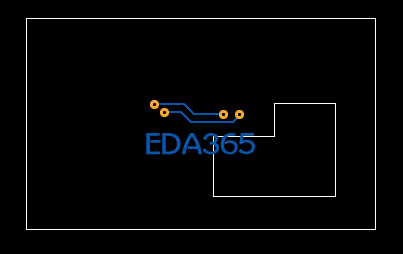

这样的非常规的Board outline.导入Mentor Expedition中,怎样处理?
如下图:


同问楼上问题

中间是开槽么?如果是开槽,把开槽部分的outline 放到contours 这个层,出光绘的时候勾选这个层就OK了
