EE7.9.X如何设置盲孔埋孔
录入:edatop.com 点击:
EE7.9.X如何设置盲孔埋孔?就是在PAD上打盲孔、在除去元件层以外做埋孔。请大虾帮忙。

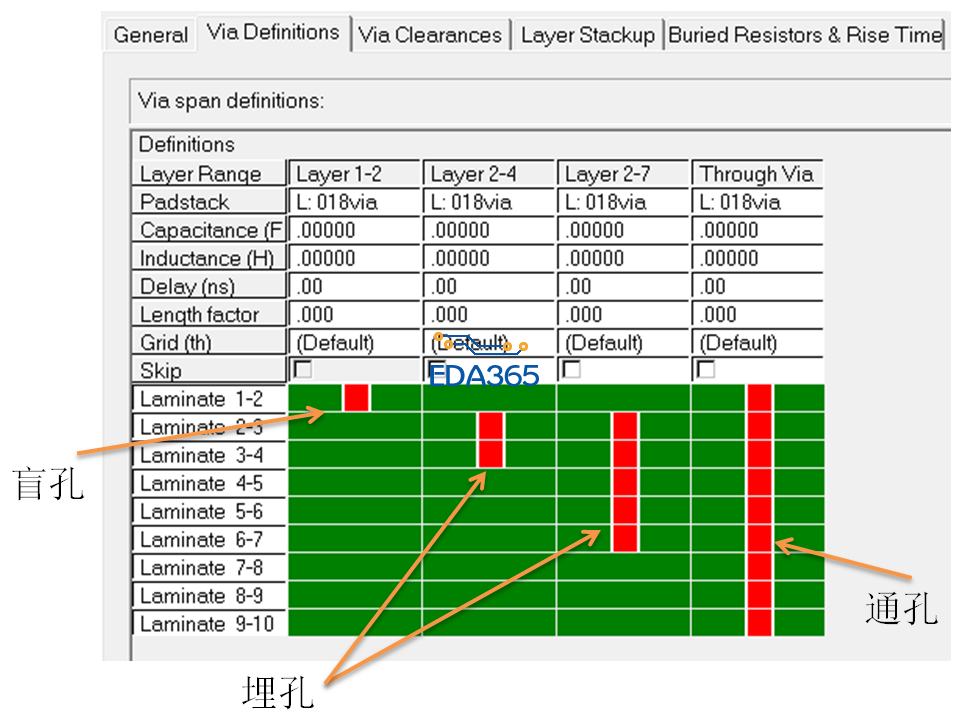

中心库里做好via,确定叠层数目后,在Expedition PCB里进入Setup > Setup Parameters > Via Definitions。
设置就像上面说的,在参数中设置

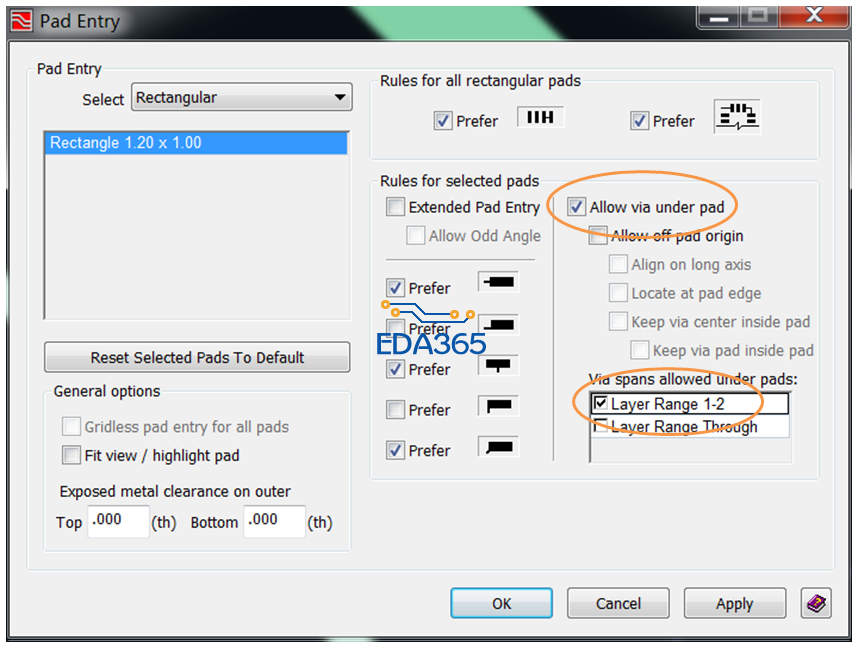

在Pad上打孔还需要在PAD entry中设置允许打孔,以及允许的盲埋孔。
图文并茂,还是你勤快啊。
勤劳是一种美德,学习
