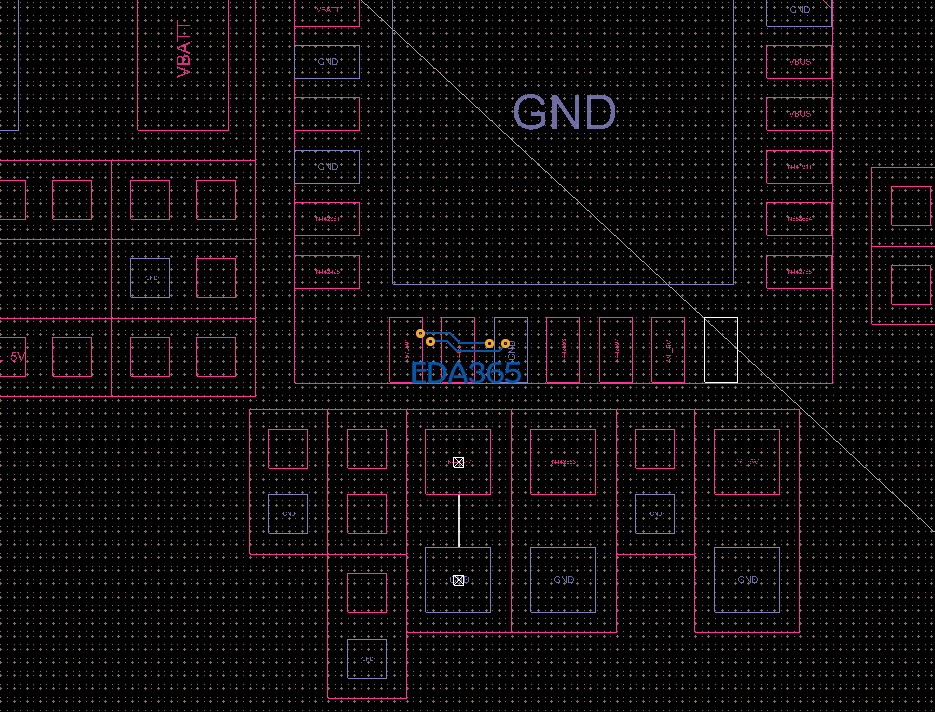

EE 7. 9.4 中如何使焊盘空心显示？

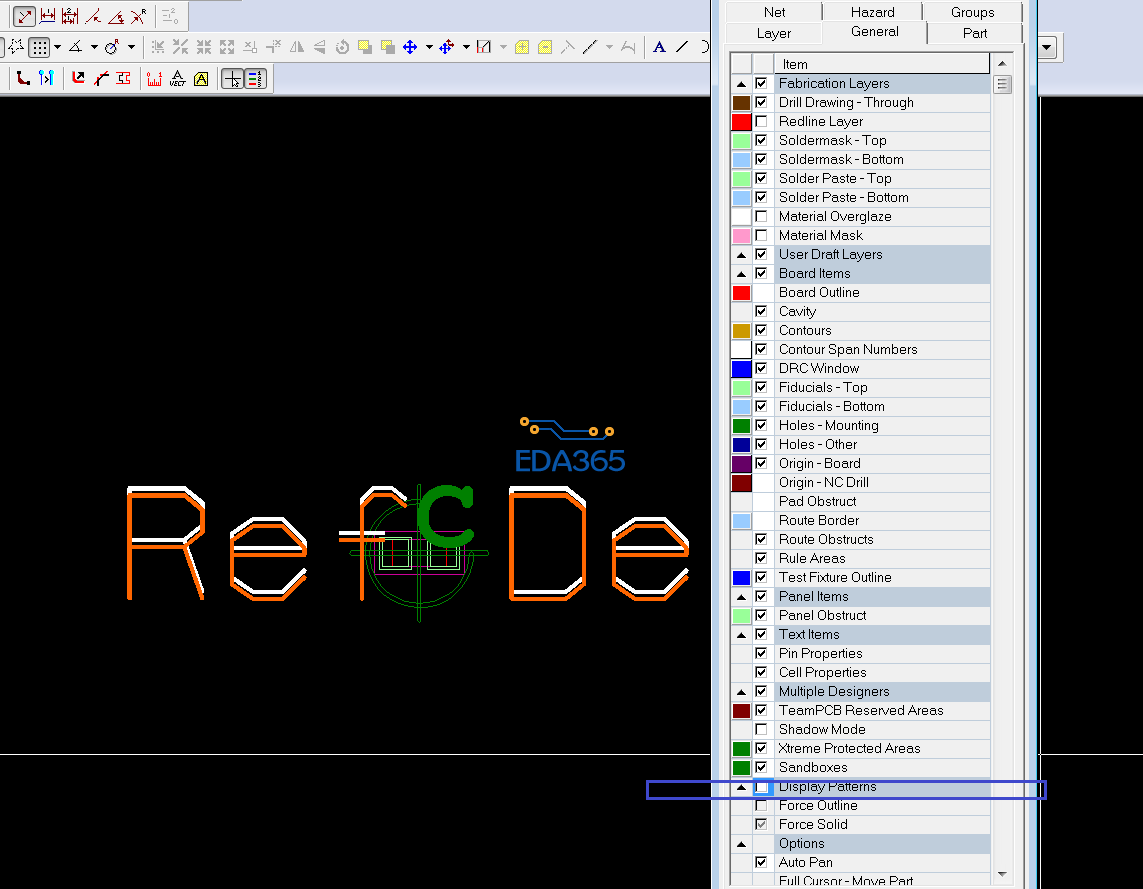

显示控制面板下general下选择display patterns

我找到了这个选项。以后的后来的人只要搜索这个贴子就可以了。
不用到处问了。我截了一个图。给大家参考。
感谢回复的人。

顺便 帮我看看那个C怎么关闭。
还有在做封装的时候那个copy 怎么使用?
我感觉好笨拙的，还有那个copy相对偏移 不会弄。
我的两个PIN的位置 放错了，我修改pin number 。怎么修改?

1在颜色里面找吧，为什么要关闭呢
2选择copy就可以了
3使用ms dx=x，y；
4在放置焊盘对话框里面修改

要空心显示，你把那个焊盘关掉就看不见了，display 上边有PAD选项，如果还有，证明阻焊或者助焊层开着，关掉就好了！格调的显示也在display选项卡，下边有个grids的选项分别是布局，布线，绘图模式下是否显示格点！ 至于捕捉格点我只知道，绘图模式下可以捕捉的，工具来有个工具，你可以找找！鼠标垫额坐标可以实时动态显示的，好像是在view菜单下 ，或者在edit 下，因为我这里没有这个软件，所以只能凭记忆给你说了！

感谢 我来熟悉熟悉这个工具。希望让我不要太失望。
听说他的功能很强劲。

是啊，它是拉线神器啊，呵呵！小编是自己电脑用的EXP吗?

是的。你是不是很会EE?
会的话能否教教我。小有报酬。

不能说很会吧，我用的就是它，不多时2007.7版本的。现在除了建库方面的其他操作应该都没问题，如果你想学可以教你。我主要是用这个工具来布线，因为它是名副其实的“拉线之王”。

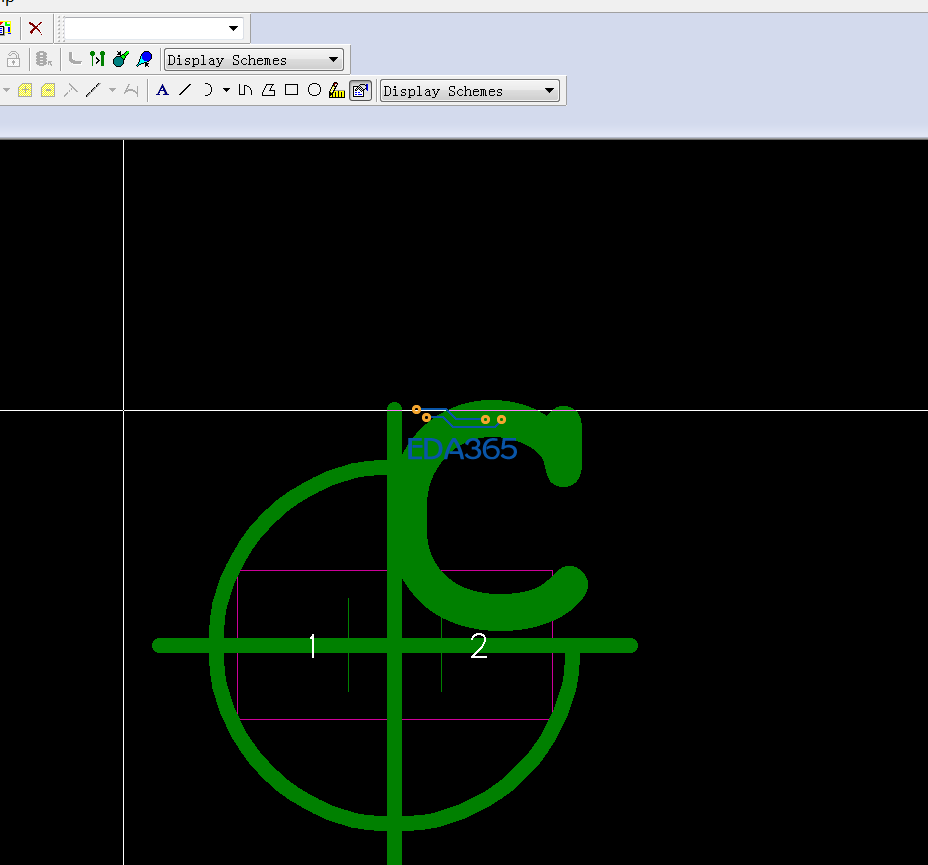

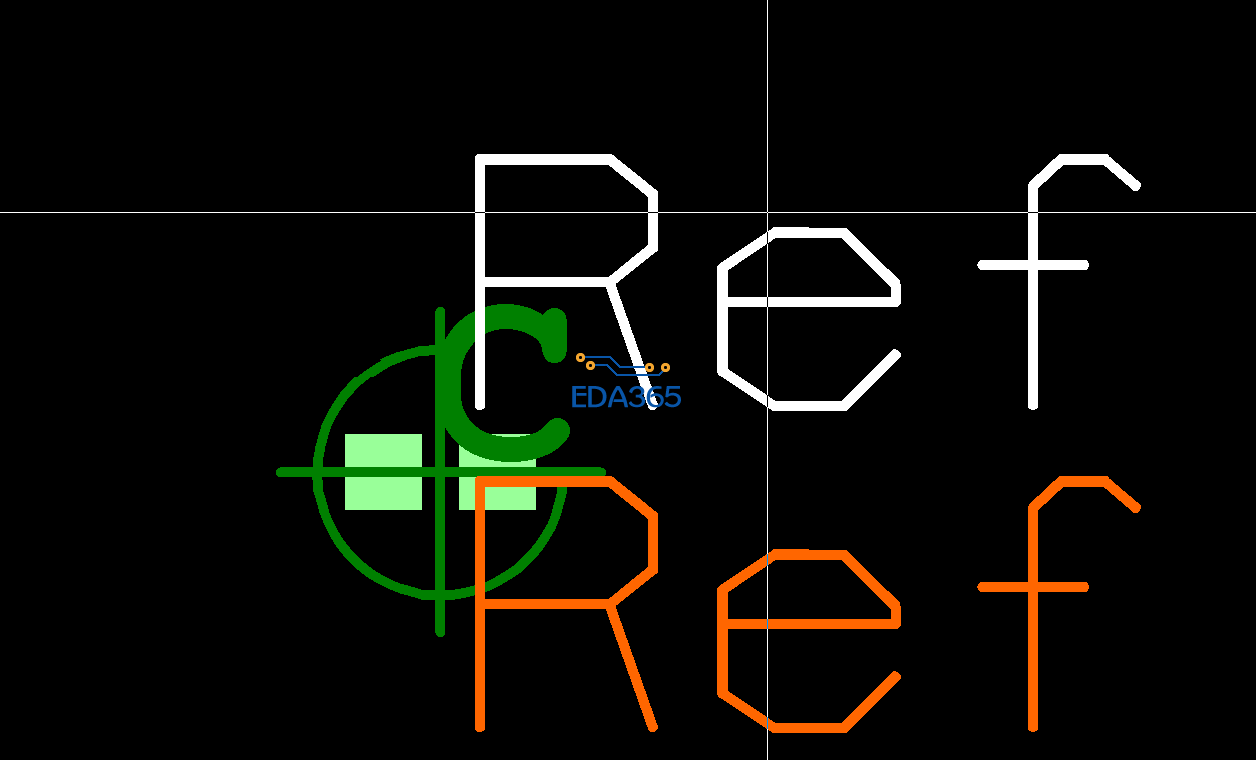

那个c在显示设置里part下，一个原点

你的QQ号是多少呀，也想和你学习下

老师，我的QQ号是595769716  能否加下我，跟你学习。

5楼说的有道理！
至于空心显示，看我能不能上传图

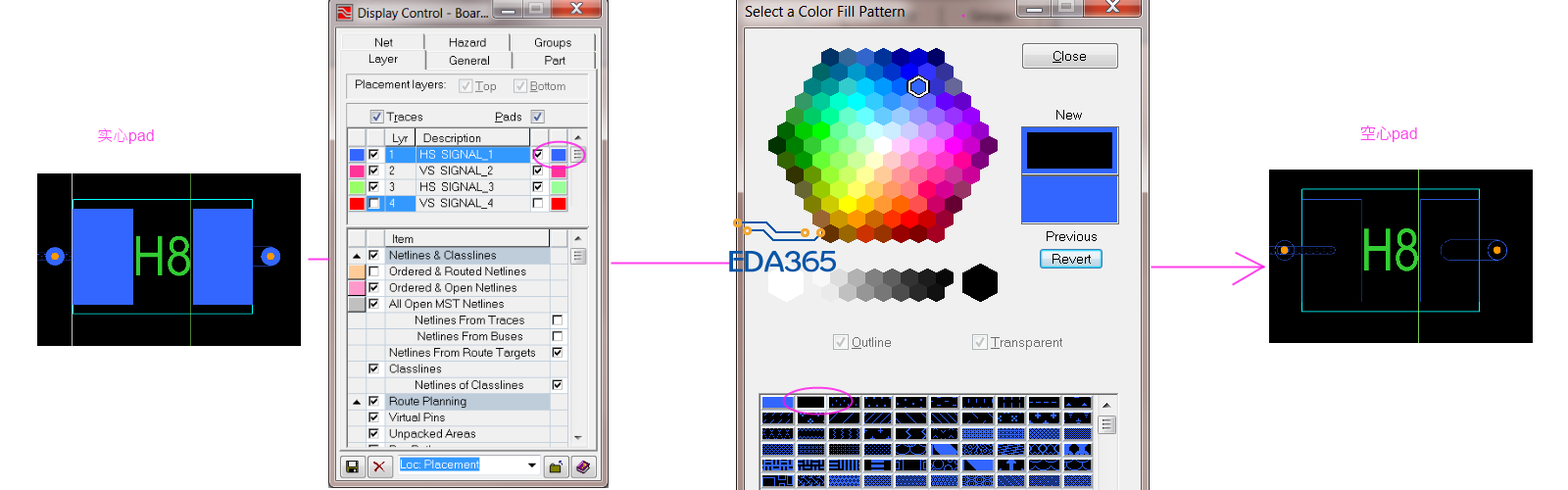

图示来了！
相对来说EE的颜色设置部分相比其它大部分ecad软件来说比较分散，开始很不习惯，
但它的display control schedule比较不错！可以多试一下
