求CES里Xnet的设置方法
录入：edatop.com 点击：
排阻两端的走线，要设置成又给总的Xnet，怎么设置才行呢?
PS：单个电阻的时候，两端自动设置为一个Xnet，但是排阻不行啊
谢谢各位前辈了
之后在Navigator窗口里点Parts，先确认对应排阻的Series框打勾，右键点选该排阻，选右键菜单的Create Pin Pairs;
在弹出的窗口里新建Pin Pairs，设好Pin的对应关系。
PS：单个电阻的时候，两端自动设置为一个Xnet，但是排阻不行啊
谢谢各位前辈了

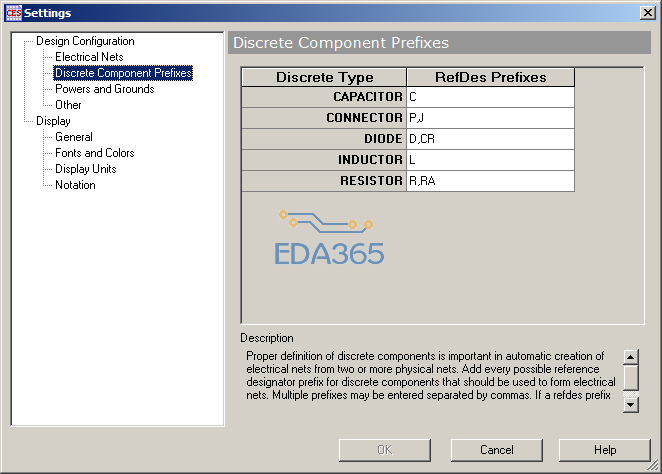

先在CES > Setup > Settings里加入排阻标识的前缀，比如RA；

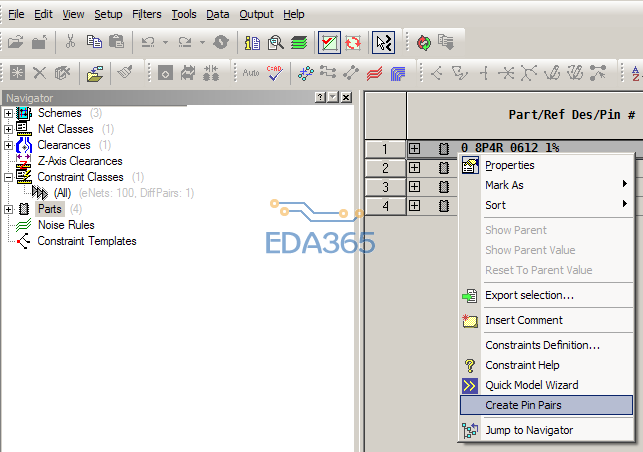

之后在Navigator窗口里点Parts，先确认对应排阻的Series框打勾，右键点选该排阻，选右键菜单的Create Pin Pairs;

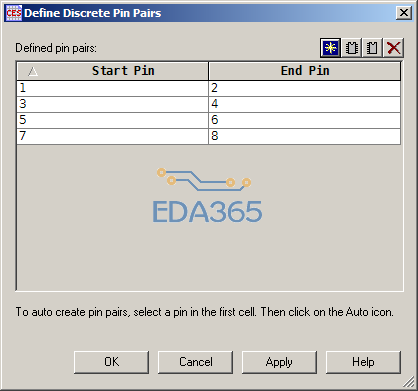

在弹出的窗口里新建Pin Pairs，设好Pin的对应关系。
这种方式有人试过吗?是否可以，以前是建立阻排的ibis模型
学习了，谢谢
