新手QFN的散热焊盘在mentor到底怎么表示如何画的出来

录入:edatop.com     点击:
如题,先行跪谢大侠

建议自拍跪姿上传,大老爷们动不动就跪,看你还跪不跪

到底在问符号还是焊盘啊?

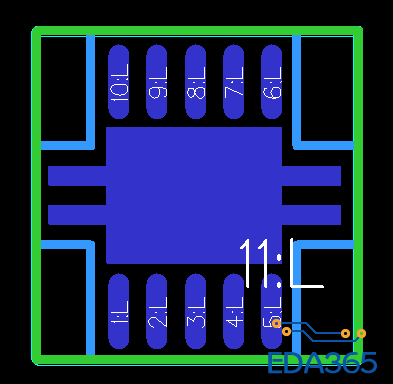

如果楼所做封装的散热焊盘在相对应的SYMBOL有定义管脚的话,就需要通过定义管脚去添加,如果SYMBOL没有定义散热管教的话,也可以通过铺Conductive shape去画散热焊盘,同时补上相对应的阻焊和钢网层即可,在CELL Editor里面。

如果小编有教程,就发分享一下嘛

很简单。


我是个刚学的新手,你们这个问题是如何解决的,有教程吗?求解
