dxdesigner做原理图,怎么导出网标用allegro做pcb?

录入:edatop.com     点击:
如题:拜托问问大家,谁知道dxdesigner做原理图,怎么导出网标用allegro做pcb?一直用cadence,少用mentor,所以希望大家给支支招,现在很想学习学习!谢谢!

小编是用的什么版本Dxdesigner呢?不同版本,导出网表方法不一样。

版本信息:
GBS Install Id: 26418
Flow Id: EE7.9.4
Full Flow Name: Expedition Enterprise Flow
Exact Access Date: Jun 1 2012
可以export出.tel的网表,但是怎么导入到allegro中就不知道了!望指教!

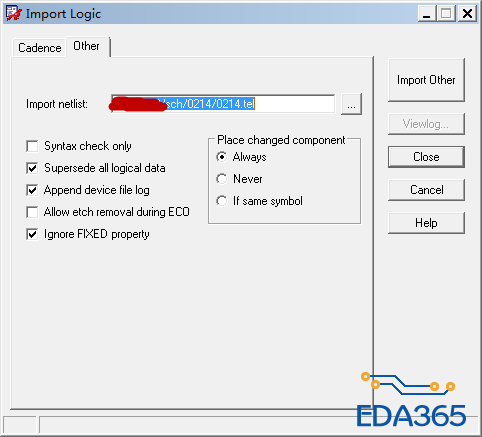

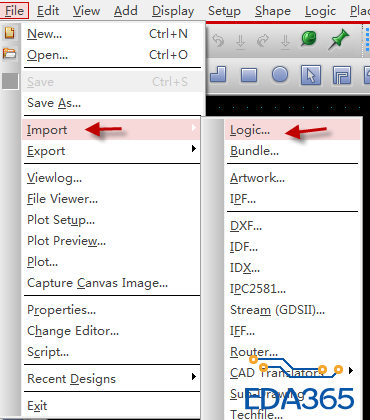

小编用ALLEGRO的第三方网表导入就可以了,小编用CANDENCE多年应该知道怎么导吧?




哦 明白了 谢谢ray,太笨了 一直是用import Cadence的选项,没有用右侧的others选项,我的allegro版本是16.5的,应该没什么关系吧,试试看!

我的mentor不知道怎么导出网表啊,我的版本是2005

版本不一样 操作也不一样 帮不上小编  不好意思
