我的格点设置为5MIL,但实却是10MIL我哪里没有

录入:edatop.com     点击:

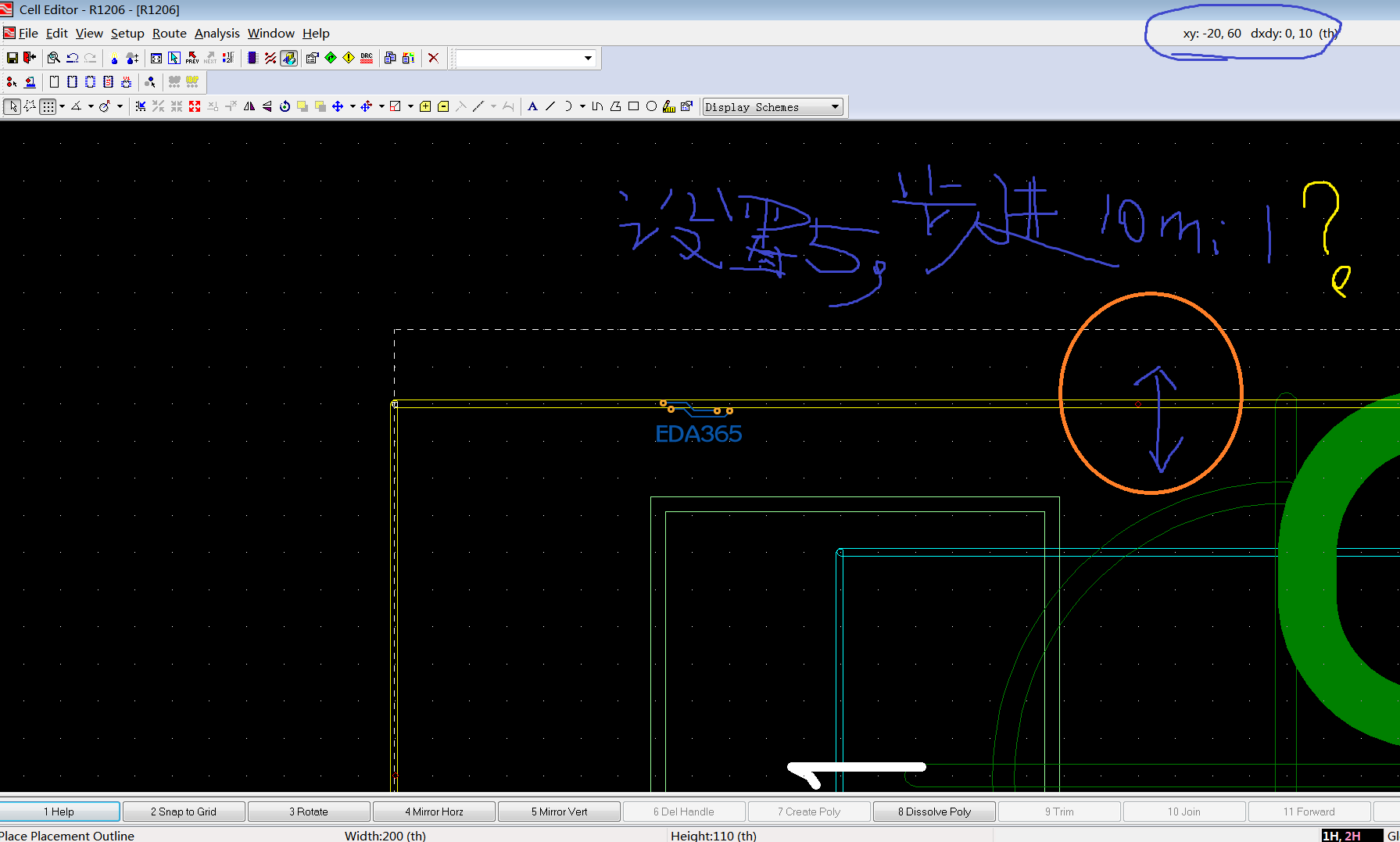

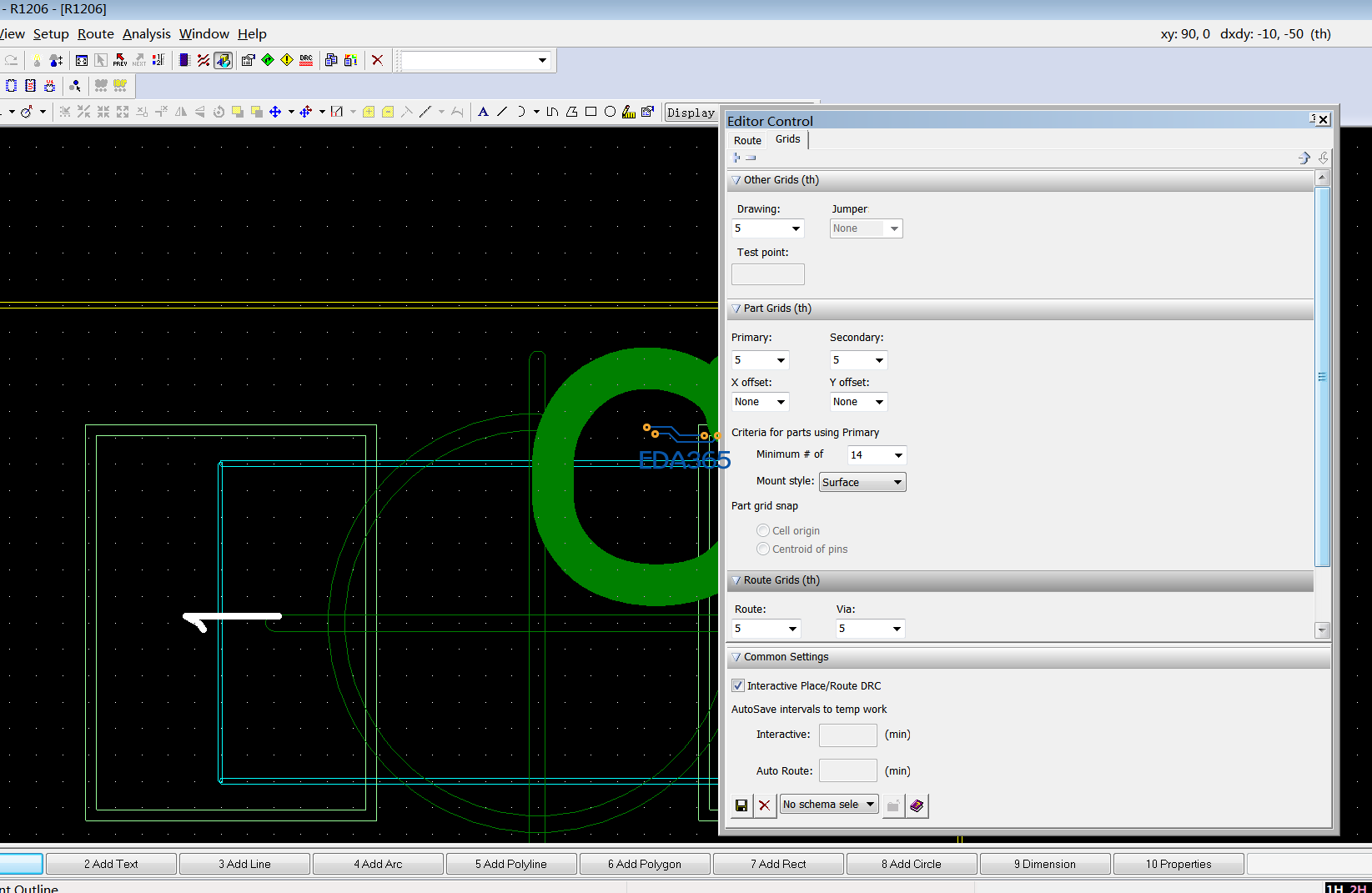

图片一个是格点的参数 ,一个是实际移动外框出现的格点
设计为5MIL,实际移动为10MIL

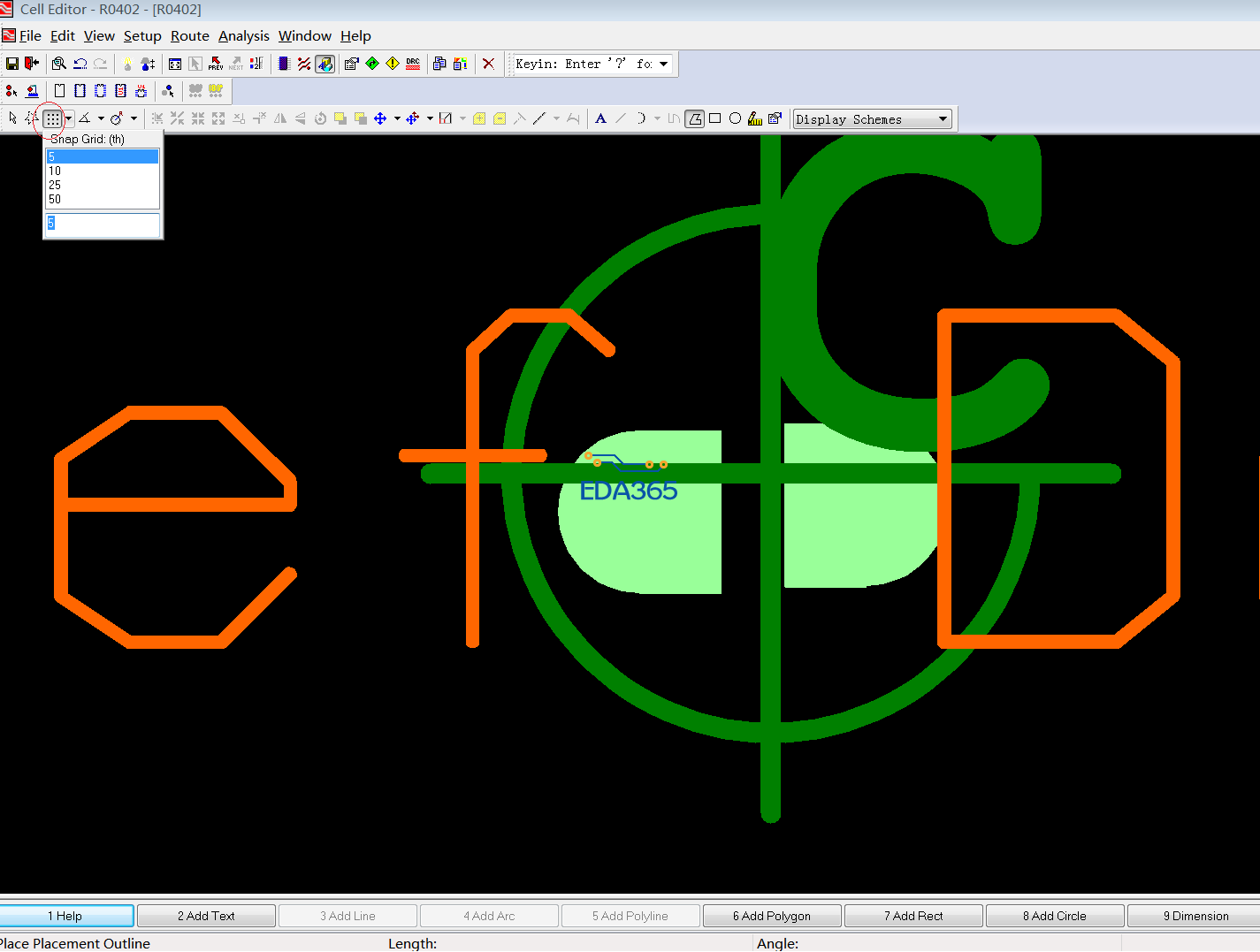

绘图grid不是这个,是你第一张图里最下面工具栏里左起第三个(9个点),点边上的下拉箭头,输入数值就好了。

你不能帮忙截个图 指示一下位置。
你虽然指出二位置,但是我还是不知道具体的位置,能否帮忙回复一下?

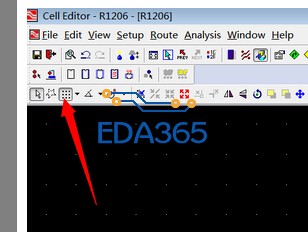

这图标



我赶快来试一下。

谢谢谢
我顺便补充一个高清的图。
需要在绘制shape属性的时候 才会出现这个快捷菜单。
